スカラー型エンジンと適応型エンジンを使用したシステム デザイン例

この章では、使用可能なツールとサポートされているソフトウェア ブロックを使用して、Versal™ デバイスをベースにしたシステムを構築する方法を説明します。この章では、Vivado® ツールで PL AXI GPIO を使用してエンベデッド デザインを作成する方法について説明します。また、Versal ACAP デバイス上で Arm® Cortex™-A72 コア ベースの APU 用の Linux オペレーティング システムをコンフィギュレーションしてビルドする手順についても説明します。

この章では、PetaLinux ツールの使用例についても説明します。

デザイン例: AXI GPIO の使用

Linux アプリケーションは、PL ベースの AXI GPIO インターフェイスを使用してボードの DIP スイッチを監視し、ボードの LED を制御します。LED アプリケーションは、VMK180/VCK190 の両方で実行できます。

ハードウェアの設定

最初の手順として、このデザインで PS セクションと PL セクションを設定します。これは、Vivado IP インテグレーターを使用して実行できます。まず Vivado IP カタログから必要な IP を追加し、PS サブシステムのブロックにコンポーネントを接続します。ハードウェアを設定する方法は、次のとおりです。

注記: Vivado Design Suite が既に開いている場合は、手順 3 へ進みます。

  1. 「Versal ACAP CIPS および NoC (DDR) IP コアの設定」で作成した Vivado プロジェクトを開きます。

    C:/edt/edt_versal/edt_versal.xpr

  2. Flow Navigator の [IP Integrator] → [Open Block Design] をクリックします。

    ../../../../_images/image5.png

  3. ブロック図で右クリックし、[Add IP] をクリックします。

IP ブロックを接続して完全なシステムを作成

IP ブロックを接続してシステムを作成する手順は、次のとおりです。

  1. Versal™ ACAP CIPS IP コアをダブルクリックします。

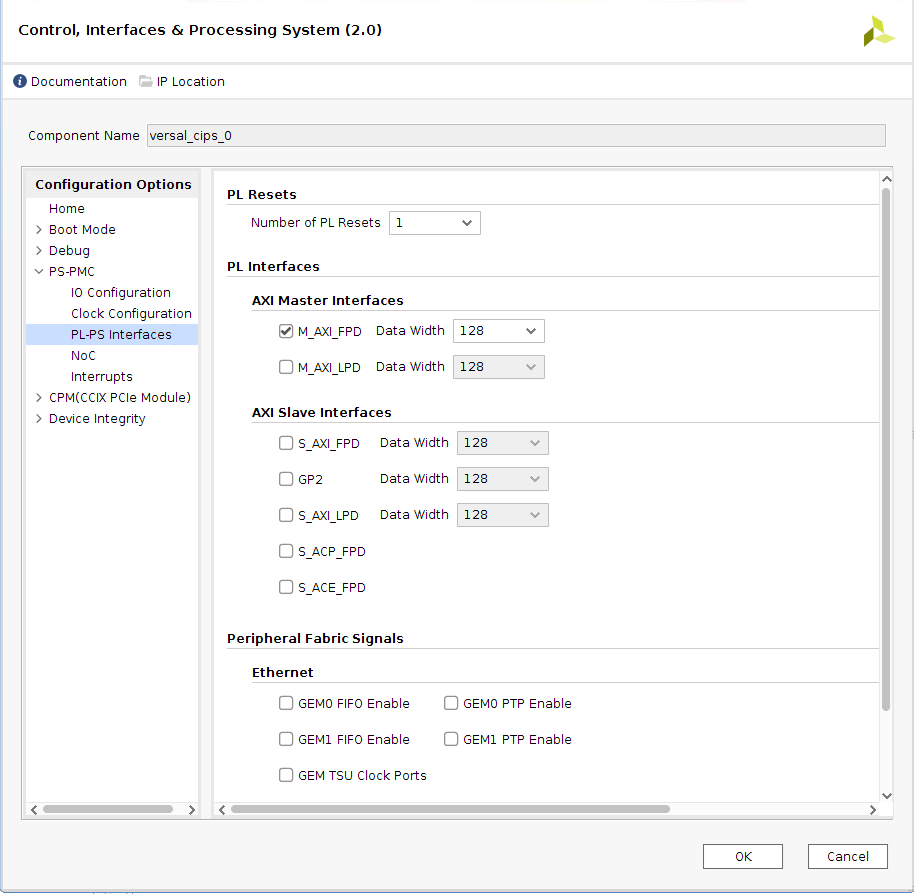

  2. [PS-PMC] → [PL-PS Interfaces] をクリックします。

    ../../../../_images/image60.png

  3. M_AXI_FPD インターフェイスをイネーブルにし、PL リセット数を 1 に設定します (前の図を参照)。

  4. [Clock Configuration] をクリックし、[Output Clocks] タブをクリックします。

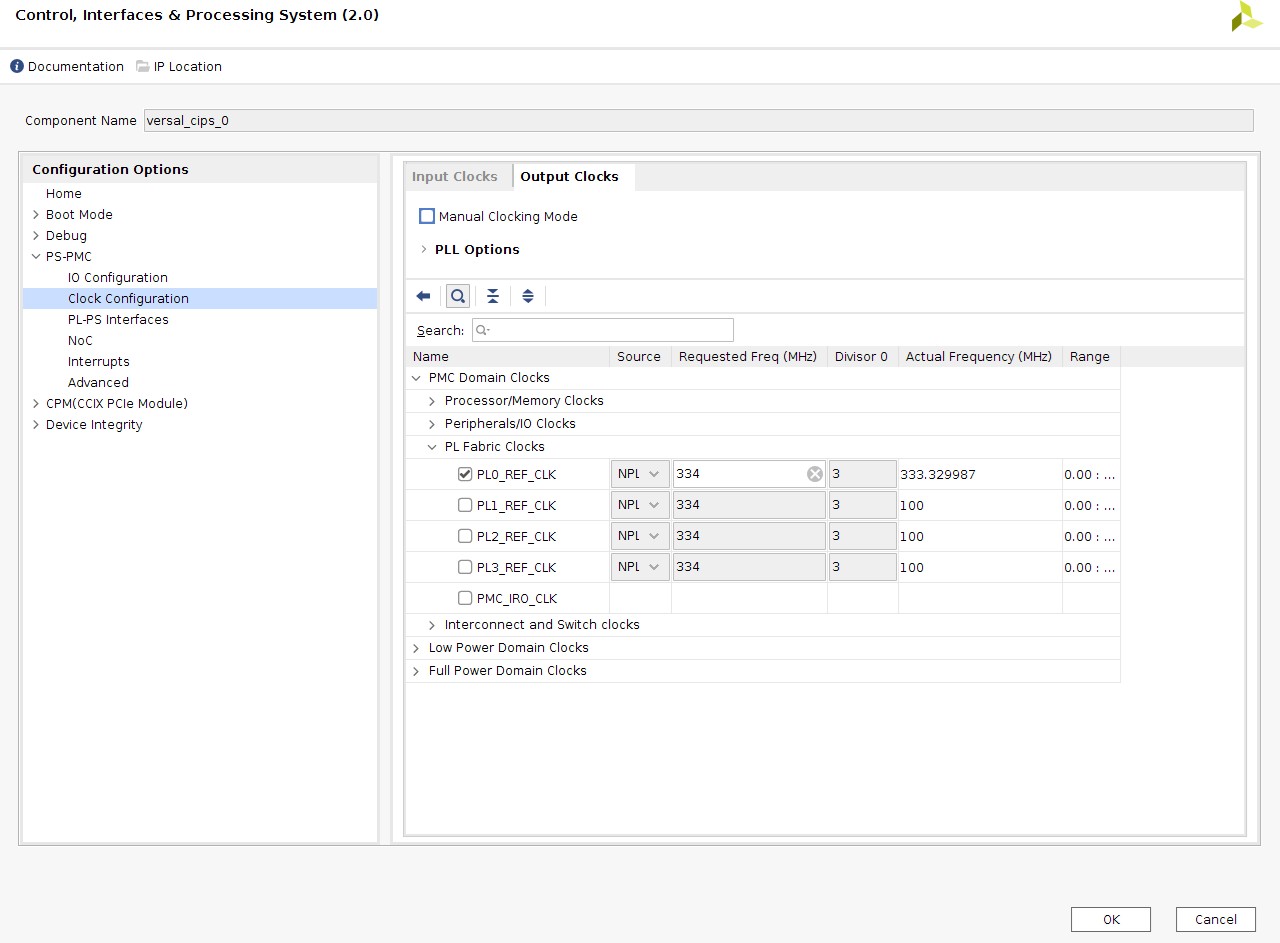

  5. [PMC Domain Clocks] を展開します。次に、[PL Fabric Clocks] を展開します。PL0_REF_CLK クロックを次の図に示すように設定します。

    ../../../../_images/image61.jpeg

  6. [OK] をクリックして設定を完了し、ブロック図に戻ります。

IP アドレスの追加および設定

IP アドレスを追加および設定する手順は、次のとおりです。

  1. ブロック図を右クリックし、[Add IP] をクリックして IP カタログから IP を追加します。

  2. AXI GPIO を検索し、[AXI GPIO] をダブルクリックしてブロック図に追加します。

  3. AXI GPIO IP の別のインスタンスをデザインに追加します。

  4. [Block Design] ビューで [Run Connection Automation] をクリックします。 ../../../../_images/image62.png

    [Run Connection Automation] ダイアログ ボックスが開きます。

  5. [Run Connection Automation] ダイアログ ボックスで、[All Automation] をオンにします。

    ../../../../_images/image63.png

    これにより、AXI GPIO IP のすべてのポートの自動化がチェックされます。

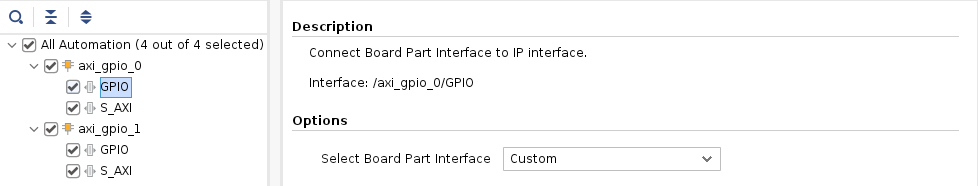

  6. axi_gpio_0 の GPIO をクリックし、次に示すように [Select Board Part Interface] を [Custom] に設定します。

    ../../../../_images/image64.png

  7. axi_gpio_1 の GPIO も同じ設定にします。

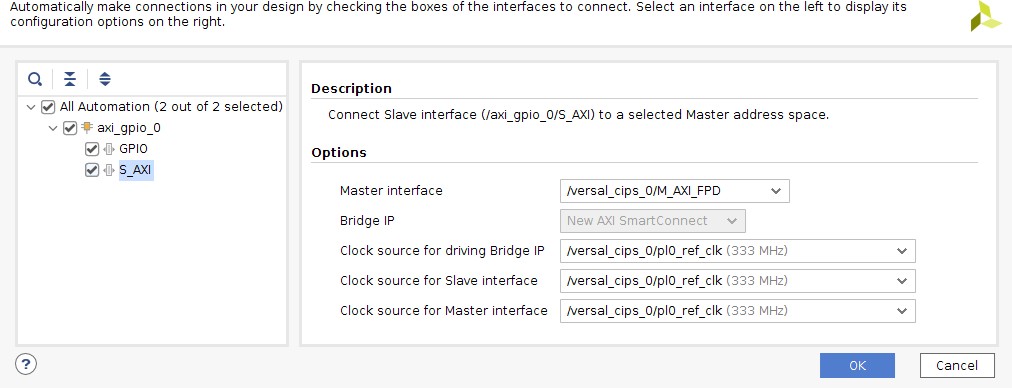

  8. axi_gpio_0 の S_AXI をクリックします。次の図に示すように設定します。

    ../../../../_images/image65.jpeg

  9. axi_gpio_1 の S_AXI も同じ設定にします。これにより、次の接続が設定されます。

    • SmartConnect を CIPS と AXI GPIO IP 間のブリッジ IP として使用して AXI_GPIO の S_AXI と CIPS の M_AXI_FPD を接続します。

    • プロセッサ システム リセット IP をイネーブルにします。

    • pl0_ref_clk をプロセッサ システム リセット、AXI GPIO、および SmartConnect IP クロックに接続します。

    • SmartConnect および AXI GPIO のリセットをプロセッサ システム リセット IP の peripheral_aresetn に接続します。

  10. [OK] をクリックします。

  11. [Block Design] ビューで [Run Connection Automation] をクリックし、[All Automation] チェック ボックスをオンにします。

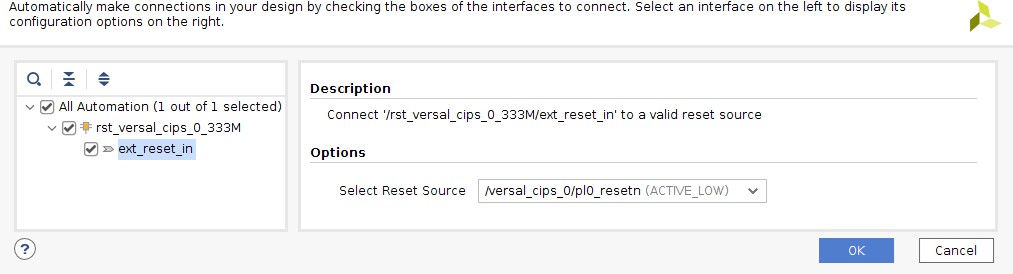

  12. ext_reset_in をクリックして、次のように設定します。

    ../../../../_images/image66.jpeg

    これにより、プロセッサ システム リセット IP の ext_reset_in が CIPS の pl_resetn に接続されます。

  13. OK をクリックします。

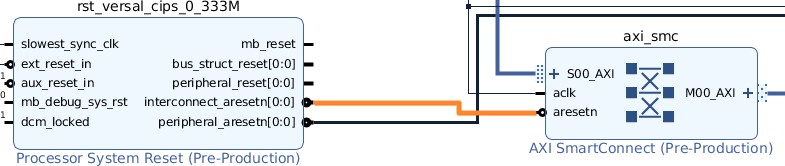

  14. プロセッサ システム リセット IP の peripheral_aresetn から SmartConnect IP の aresetn への接続を解除します。

  15. SmartConnect IP の aresetn をプロセッサ システム リセット IP の interconnect_aresetn に接続します。

    ../../../../_images/image67.jpeg

  16. axi_gpio_0 IP をダブルクリックして開きます。

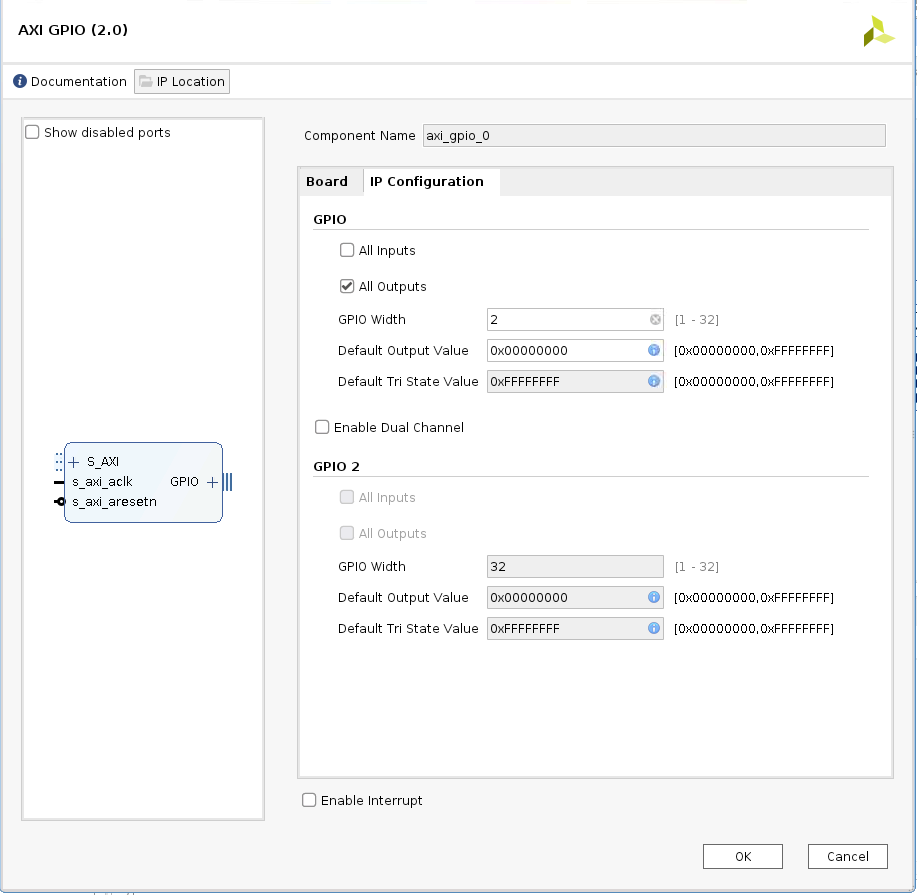

  17. 次の図のように [IP Configuration] タブを設定します。

    ../../../../_images/image68.png

  18. axi_gpio_1 も同じ設定にします。

  19. Slice IP のインスタンスをさらに 4 つ追加します。

  20. AXI GPIO IP の外部ピンを削除し、インターフェイスを展開します。

  21. axi_gpio_0 の出力ピン gpio_io_0 をスライス 0 およびスライス 1 に接続します。

  22. 同様に、axi_gpio_1 の出力ピン gpio_io_0 をスライス 2 およびスライス 3 に接続します。

  23. Slice IP の出力を外部接続 (Make External) にします。

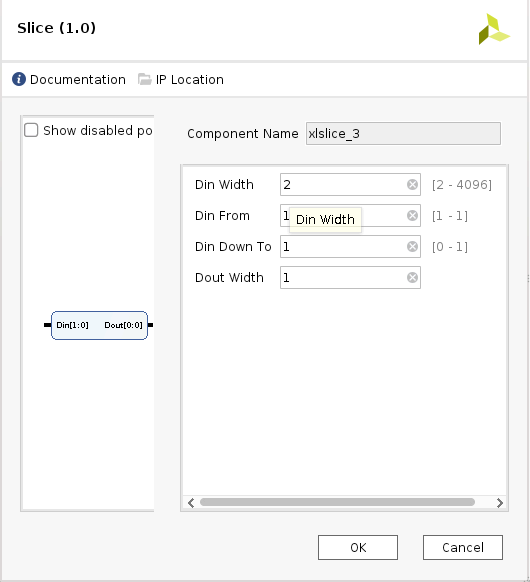

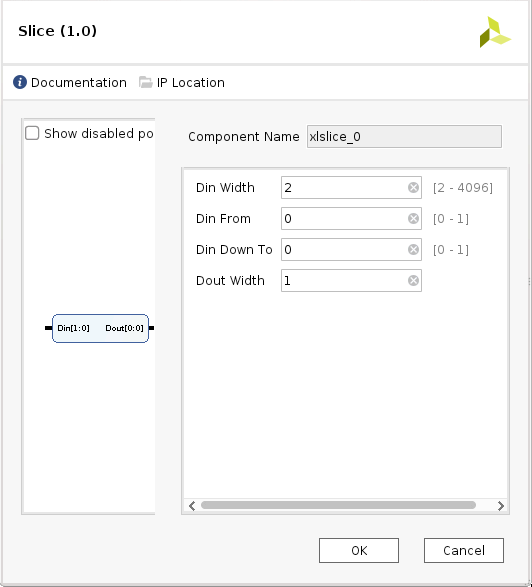

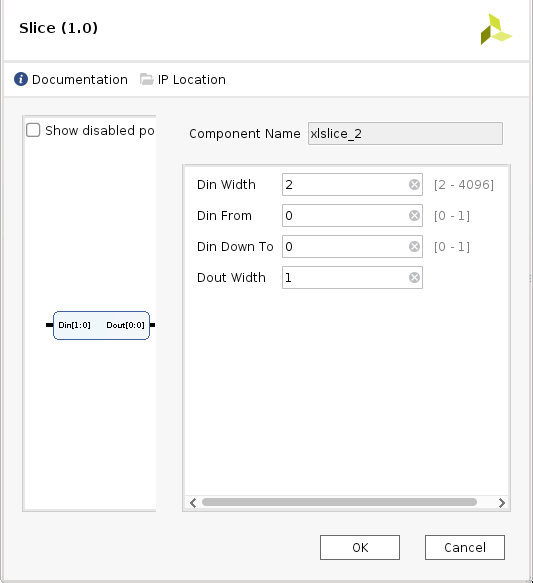

  24. 次のように各 Slice IP を設定します。

    ../../../../_images/image69.png

    ../../../../_images/image70.png

    ../../../../_images/image71.png

    ../../../../_images/image72.png

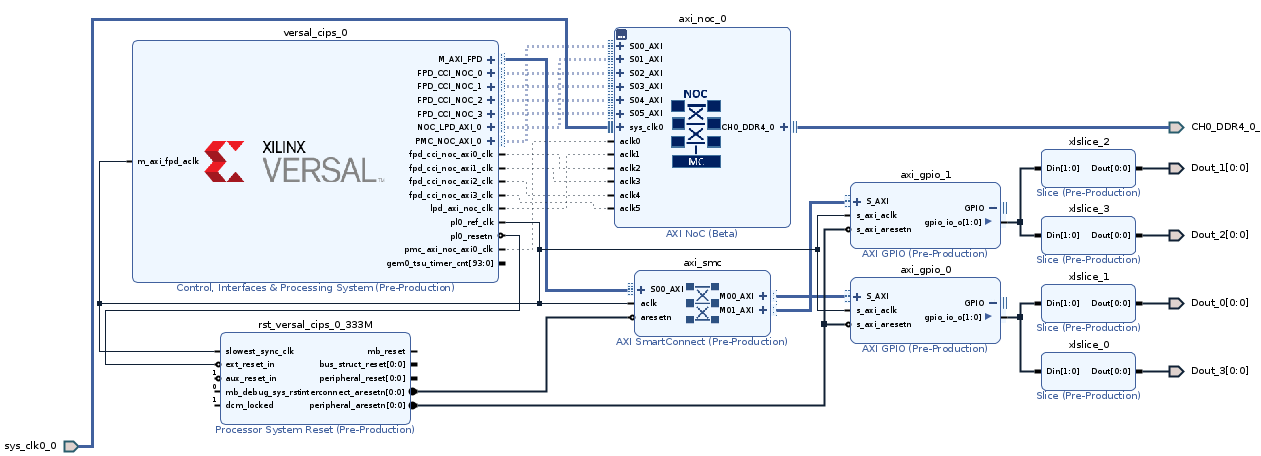

ブロック デザイン全体が次のようになります。

../../../../_images/image73.png

デザインの検証および出力の生成

デザインを検証し、出力ファイルを生成するには、次の手順を実行します。

  1. [Block Design] ビューに戻り、ブロック デザインを保存します (Ctrl + S キーを押す)。

  2. [Diagram] ビューの空白部分を右クリックして、[Validate Design] をクリックします。または、F6 キーを押します。

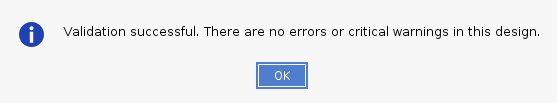

    次のメッセージを示すダイアログ ボックスが開きます。

    validation_message

  3. [OK] をクリックしてメッセージを閉じます。

  4. [Sources] ウィンドウをクリックします。

    1. 制約を展開します。

    2. [constrs_1] を右クリックし、[Add Sources] をクリックします。 [Add Sources] ウィンドウが開きます。

    3. [Add or Create Constraints] オプションを選択し、[Next] をクリックします。

    4. 追加する .xdc ファイルを選択します。

      注記: 制約ファイルは pl_axigpio/ constrs フォルダーにパッケージの一部として含まれます。

    5. [Finish] をクリックします。

  5. [Hierarchy] タブをクリックします。

  6. [Sources] ウィンドウの [Design Sources] の下の [edt_versal_wrapper] を展開します。

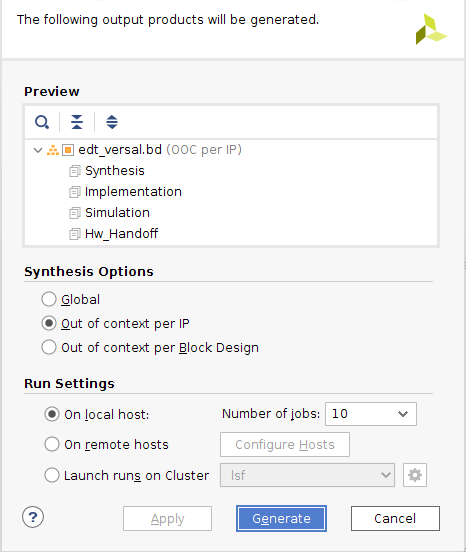

  7. edt_versal_i : edt_versal (edt_versal.bd) という最上位ブロックを右クリックし、[Generate Output Products] をクリックします。

    ../../../../_images/image15.png

  8. [Generate] をクリックします。

  9. [Generate Output Products] の処理が完了したら、[OK] をクリックします。

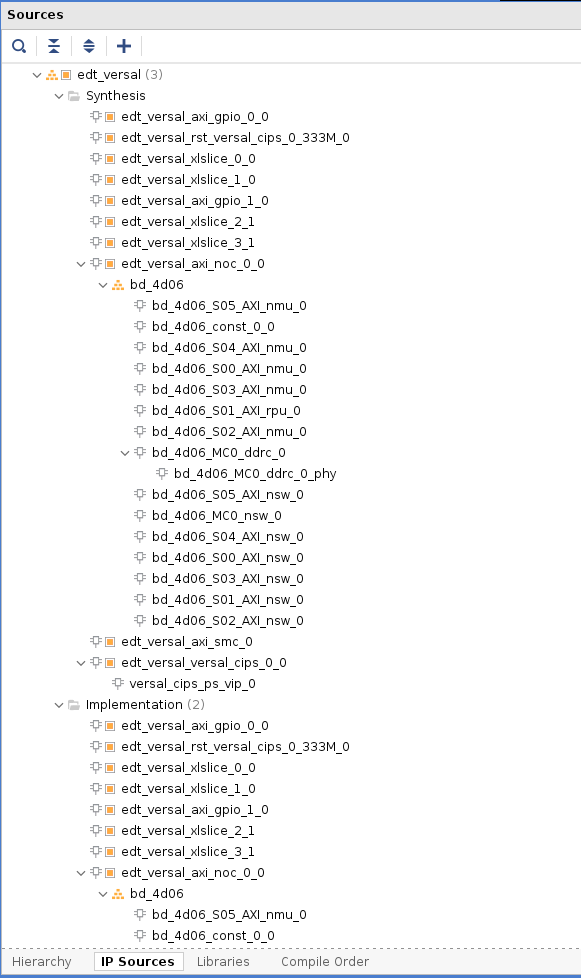

  10. [Sources] ウィンドウで [IP Sources] ビューをクリックします。次の図に示すように、生成した出力ファイルが表示されます。

    ../../../../_images/image74.png

デバイス イメージの合成、インプリメント、生成

デザインのデバイス イメージを生成するには、次の手順を実行します。

  1. Flow Navigator の [Program and Debug] をクリックし、[Generate Device Image] をクリックし、[OK] をクリックします。

  2. [No Implementation Results Available] メニューが表示されます。[Yes] をクリックします。

  3. [Launch Run] メニューが表示されます。[OK] をクリックします。

    デバイス イメージの生成が完了すると、[Device Image Generation Completed] ダイアログ ボックスが開きます。

  4. [Cancel] をクリックしてウィンドウを閉じます。

  5. デバイス イメージを生成したら、ハードウェアをエクスポートします。

    注記: 次の手順はオプションなので、省略して「ハードウェアのエクスポート」 セクションに進むこともできます。これらの手順を実行すると、デバイス イメージを生成する前に合成およびインプリメンテーションを実行するので、デバイス イメージ生成の詳細なフローがわかるようになります。デバイス イメージの生成フローを理解する必要がある場合は、次の手順を実行します。

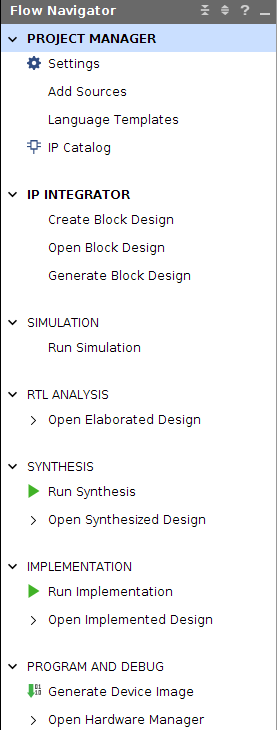

  6. Flow Navigator で [Synthesis] をクリックし、[Run Synthesis] をクリックします。

    ../../../../_images/image17.png

  7. 合成の開始前にプロジェクトを保存するようメッセージが表示された場合は、[Save] をクリックします。

    合成の実行中、ウィンドウの右上にステータス バーが表示されます。このステータス バーは、デザイン プロセスをとおして、さまざまな理由により表示されます。ステータス バーは、プロセスがバックグラウンドで実行されていることを示します。合成が完了すると、[Synthesis Completed] ダイアログ ボックスが開きます。

  8. [Run Implementation] をクリックして [OK] をクリックします。

    インプリメンテーションが完了すると、[Implementation Completed] ダイアログ ボックスが開きます。

  9. [Generate Device Image] をクリックして [OK] をクリックします。

    デバイス イメージの生成が完了すると、[Device Image Generation Completed] ダイアログ ボックスが開きます。

  10. [Cancel] をクリックしてウィンドウを閉じます。

    デバイス イメージを生成したら、ハードウェアをエクスポートします。

ハードウェアのエクスポート

  1. Vivado のメイン メニューから [File] → [Export] → [Export Hardware] をクリックします。[Export Hardware] ダイアログ ボックスが開きます。

  2. [Include bitstream] を選択し、[Next] をクリックします。

  3. エクスポートしたファイルの名前を入力し (またはデフォルトを使用し)、ディレクトリを選択します。[Next] をクリックします。

    ハードウェア モジュールが既にエクスポートされている場合は、警告メッセージが表示されます。既存の XSA ファイルを上書きするかどうか尋ねるメッセージが表示されたら、[Yes] をクリックします。

  4. [Finish] をクリックします。

サンプル プロジェクト: RPU を使用した FreeRTOS GPIO アプリケーション プロジェクト

このセクションでは、Versal デバイス上で Arm® Cortex™R5F コア ベースの RPU 用の FreeRTOS アプリケーションをコンフィギュレーションしてビルドする手順について説明します。

次の手順は、Arm Cortex-R5F から FreeRTOS アプリケーションを作成する手順を示しています:

  1. Vitis™ IDE を起動し、c:/edt/freertos などの新しいワークスペースを作成します。

  2. [File] → [New] → [Application Project] をクリックします。[Create a New Application Project] ページが開きます。Vitis™ IDE を初めて起動した場合は、次の図に示す Welcome 画面で [Create Application Project] を選択できます。

    ../../../../_images/image75.jpeg

    注記: オプションで、[Skip welcome page next time] チェック ボックスをオンにすると、毎回 Welcome ページを表示しないようにすることもできます。

  3. Vitis IDE には、ターゲット プラットフォーム、システム プロジェクト、ドメイン、テンプレートの 4 つのコンポーネントがあります。 Vitis IDE で新しいアプリケーション プロジェクトを作成するには、次の手順に従います。

    1. ターゲット プラットフォームには、ベース ハードウェア デザインと、宣言されたインターフェイスにアクセラレータを接続するのに使用されたメタデータが含まれます。プラットフォームを選択するか、Vivado Design Suite からエクスポートした XSA からプラットフォーム プロジェクトを作成します。

    2. アプリケーション プロジェクトをシステム プロジェクトに配置し、プロセッサに関連付けます。

    3. ドメインでは、ターゲット プラットフォームでホスト プログラムを実行するのに使用されるプロセッサおよびオペレーティング システムを定義します。

    4. アプリケーションのテンプレートを選択して、開発を迅速に開始します。ウィザードの各ページで次の表の情報に基づいて設定を選択します。

    表 9: ウィザード情報

ウィザード ページ システム プロパティ 設定または使用するコマンド
Platform Create a new platform from hardware (XSA) [Browse] をクリックして XSA ファイルを追加
Platform Name vck190_platform
Application Project Detail Application project name freertos_gpio_test
Select a system project +Create New
System project name freertos_gpio_test_system
Processor psv_cortexr5_0
Dom Select a domain +Create New
Name デフォルト名入力済み
Display Name デフォルト名入力済み
Operating System freertos10_xilinx
Processor psv_cortexr5_0
Templates Available Freertos Hello
Templates world

Vitis ソフトウェア プラットフォームは、上記の手順を実行した後、Explorer ビューの下に、プラットフォーム プロジェクト (vck190_platform) と freertos_gpio_test というアプリケーション プロジェクトを含むシステム プロジェクト (freertos_gpio_test_system) のボード サポート パッケージを作成します。

  1. src/ の下の freertos_hello_world.c ファイルを右クリックし、freertos_hello_world.c ファイル名を freertos_gpio_test.c に変更します。FreeRTOS プロジェクト パス (<design-package>/vck190/freertos/) から freertos_gpio_test.c ファイルを src/ の下の freertos_gpio_test.c にコピーします。

  2. freertos_gpio_test_system を右クリックし、[Build Project] をクリックします。または、build-icon をクリックします。

    注記: [Project Explorer] ビューが表示されない場合は、左側のパネルの復元アイコンをクリックし、この手順を実行します。

Linux イメージをビルドし、FreeRTOS ELF をイメージに組み込む方法については、「サンプル プロジェクト: PetaLinux を使用した Linux イメージの作成」を参照してください。

サンプル プロジェクト: PetaLinux を使用した Linux イメージの作成

このセクションでは、Versal デバイス上で Arm Cortex-A72 コア ベースの APU 用の Linux オペレーティング システムをコンフィギュレーションしてビルドする手順について説明します。PetaLinux ツールをボード固有の BSP と使用すると、Linux イメージをコンフィギュレーションおよびビルドできます。

このサンプル プロジェクトには、Linux ホスト マシンが必要です。PetaLinux ツールの依存関係とインストール手順については、『etaLinux ツールの資料: リファレンス ガイド』 (UG1144) を参照してください。

重要: この例では、VCK190 PetaLinux BSP を使用して PetaLinux プロジェクトを作成します。PetaLinux (VCK190/VMK180) に該当する BSP がダウンロードされていることを確認します。

  1. 各ボードの PetaLinux BSP を現在のディレクトリにコピーします。

  2. PetaLinux 環境を設定します。

    $ source <petalinux-tools-path>/settings.csh

  3. 次のコマンドを使用して PetaLinux プロジェクトを作成します。

    $ petalinux-create -t project -s xilinx-vck190-vxxyy.z-final.bsp -n led_example

    注記： VMK180 ボードの場合は、コマンドの -s オプションの後に xilinx-vmk180-vxxyy.z-final.bsp を使用します。

  4. 次のコマンドを使用して、PetaLinux プロジェクト ディレクトリに移動します。

    $cd led_example

  5. ハードウェア プラットフォーム プロジェクトの XSA を Linux ホスト マシンにコピーします。

    注記: VMK180 ボードの場合は、「デザイン例: AXI GPIO の使用」で生成した XSA ファイルを使用します。

  6. 次のコマンドを実行して BSP を再設定します。

    $ petalinux-config --get-hw-description=<path till the directory containing the respective xsa file>

    [PetaLinux Configuration] ウィンドウが開きます。この例では、このウィンドウで何も変更する必要はありません。

  7. をクリック して上記の設定を保存し、 でコンフィギュレーション ウィザードを終了します。

  8. 次のコマンドを使用して、PetaLinux プロジェクト内に gpiotest という名前の Linux アプリケーションを作成します。

    $petalinux-create -t apps --template install --name gpiotest --enable

  9. 次のコマンドを使用して、<design-package>/<vck190 or vmk180>/linux/bootimages からプロジェクトにアプリケーション ファイルをコピーします。

    $cp <design-package>/vck190/linux/design_files/gpiotest_app/gpiotest/files/* <plnxproj-root>/project-spec/meta-user/recipes-apps/gpiotest/files/

$cp <design-package>/vck190/linux/design_files/gpiotest_app/gpiotest.bb
<plnx-proj-root>/project-spec/meta-user/recipes-apps/gpiotest/gpiotest.bb

$cp <design-package>/vck190/linux/design_files/device_tree/system-user.dtsi <plnx-proj-root>/project-spec/meta-user/recipes-bsp/device-tree/files/system-user.dtsi

  10. カーネル コンフィギュレーション内で GPIO サポートをイネーブルにします。

    $petalinux-config -c kernel

    注記: このコマンドは、PetaLinux プロジェクトのカーネル コンフィギュレーション ウィザードを開きます。

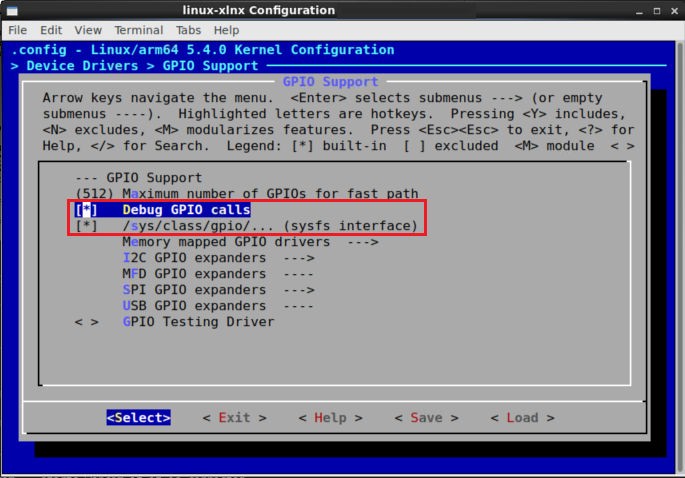

  11. [Device drivers] → [GPIO Support] をクリックし、 キーを押します。Enter キーを押し、 キーを押して、Debug GPIO calls と /sys/class/gpio/...(sysfs interface) のエントリをイネーブルにします。

    ../../../../_images/image79.jpeg

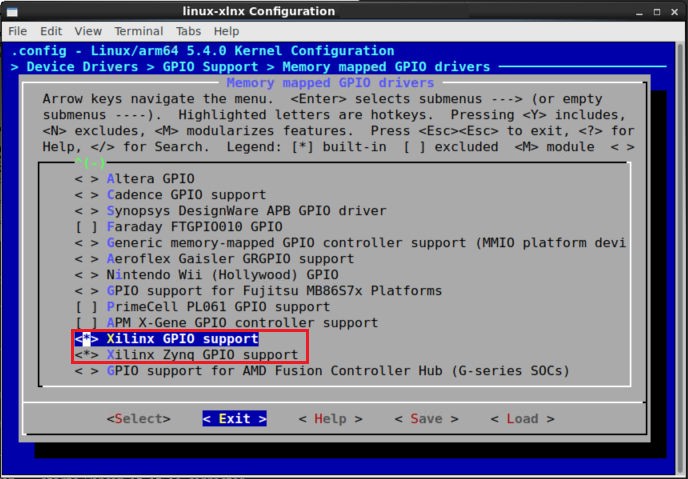

  12. Memory mapped GPIO drivers まで移動し、 キーを押して、Xilinx GPIO support および Xilinx Zynq GPIO support をイネーブルにします。

    ../../../../_images/image80.jpeg

  13. をクリックして上記の設定を保存し、 オプションでコンフィギュレーション ウィザードを終了します。

  14. 次のコマンドを使用して、Linux イメージをビルドします。

    $ petalinux-build

BIF ファイルを使用した FreeRTOS と APU イメージの結合

  1. Vitis IDE ワークスペースで XSCT コンソールを開きます。

  2. PetaLinux プロジェクトの images/linux ディレクトリに移動します。

    $ cd <petalinux-project>/images/linux/

  3. <design-package>/vck190/freertos/freertos_gpio_test.elf から freertos_gpio_test.elf を images/linux ディレクトリにコピーします。

    $ cp <design-package>/freertos/freertos_gpio_test.elf.

  4. <design-package>/ から bootgen.bif ファイルを images/linux ディレクトリにコピーします。

    $ cp <design-package>/bootgen.bif.

  5. 次のコマンドを実行して BOOT.BIN を作成します。

    $ bootgen -image bootgen.bif -arch versal -o BOOT.BIN -w

    これで、<petalinux-project>/images/linux/ ディレクトリに BOOT.BIN イメージ ファイルが作成されます。

注記: SD ブート モードを使用してイメージを実行するには、「SD ブート モードのブート シーケンス」を参照してください。
