Versal カスタム プラットフォーム作成チュートリアル

手順 2: PetaLinux でのソフトウェア コンポーネントの作成

この手順では、Vitis プラットフォームの必須コンポーネントを含む PetaLinux プロジェクトを作成します。

PetaLinux プロジェクトの作成

  1. PetaLinux 環境を source <petaLinux_tool_install_dir>/settings.sh で設定します。

  2. 前の手順で作成した XSA を使用して PetaLinux プロジェクトを作成します。

    petalinux-create -t project --template versal --force -n petalinux
cd petalinux
petalinux-config --get-hw-description=<path to xsa directory> --silentconfig

    • 作成される PetaLinux プロジェクト名は petalinux です。PetaLinux プロジェクト名は petalinux-create -n オプションで自由に変更できます。

  3. VCK190 デバイス ツリーを適用します。

    • petalinux-config を実行します。

    • [DTG Settings] をクリックします。

    • MACHINE_NAME オプション (コンフィギュレーション オプション名は CONFIG_SUBSYSTEM_MACHINE_NAME) に versal-vck190-reva-x-ebm-02-reva を入力します。

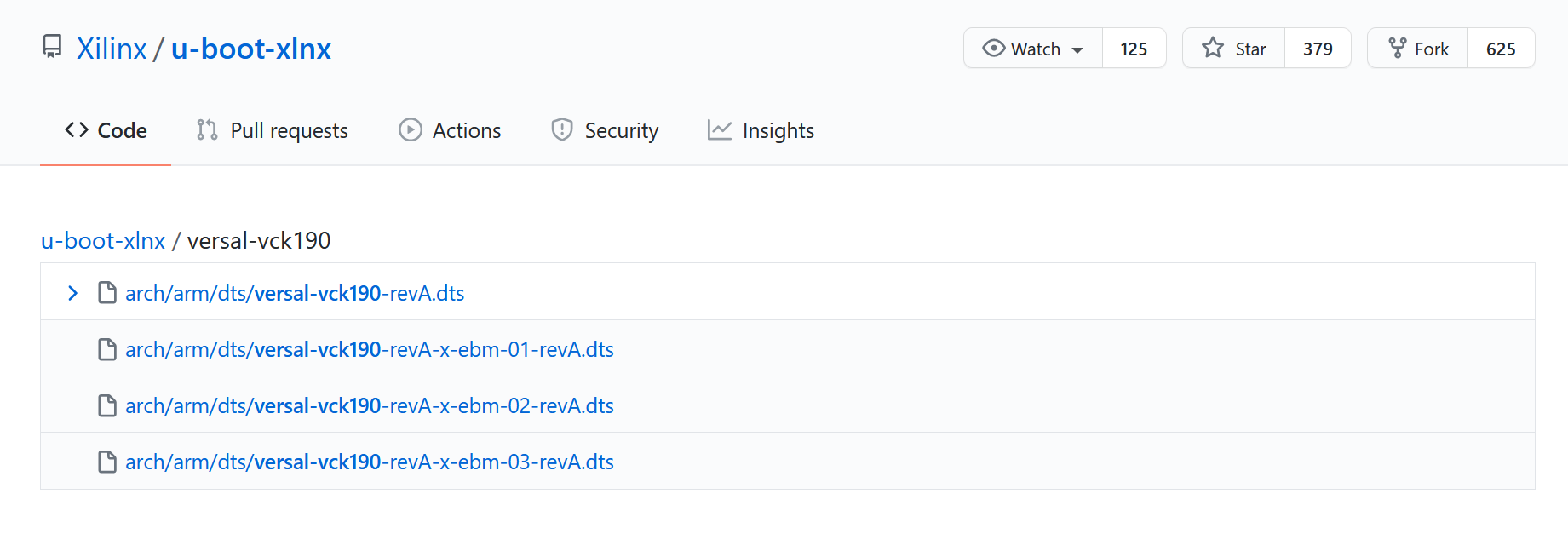

    注記: このプリセット デバイス設定により、デバイス ツリーにイーサネット PHY 情報が追加されます。デバイス ツリーのソース コードが PetaLinux プロジェクトに適用されます。VCK190 ボードのバージョンが異なる場合は、デバイス ツリーのソース コード ディレクトリにボードに対応するデバイス ツリーのバージョンがあるかどうかを確認し、PetaLinux プロジェクトで適用してください。git リポジトリをクローンしたり、GitHub のファイル検索機能を使用できます。

    GitHub デバイス ツリー リスト

ルート ファイル システム、カーネル、デバイス ツリー、および U-Boot のカスタマイズ

  1. <your_petalinux_project_dir>/project-spec/meta-user/conf/user-rootfsconfig ファイルに下に示す CONFIG_x 行を追加して、ユーザー パッケージを追加します。

    注記: この手順は必須ではありませんが、次の手順で必要なパッケージをすべて見つけやすくなります。

    ベースの XRT サポート用のパッケージ (必須):

    CONFIG_packagegroup-petalinux-xrt

    • XRT パッケージ グループには、Vitis アクセラレーション ランタイム用のすべてのパッケージが含まれます。

    オンボード アクセラレーション アプリケーション コンパイル サポート用パッケージ (オプション):

    CONFIG_packagegroup-petalinux-xrt-dev

    • パッケージ名には -dev が最後に付き、Yocto で環境をコンパイルする際に必要なヘッダー ファイル、依存ライブラリ、ソフト リンクが含まれます。

    システム管理を容易にするパッケージ:

    CONFIG_dnf
CONFIG_e2fsprogs-resize2fs
CONFIG_parted
CONFIG_auto-login

    • dnf はパッケージ管理ツールです。

    • auto-login はデフォルトでルートとしてログインします。開発やデバッグの際に便利です。プロダクション段階では削除してください。

    • parted および e2fsprogs-resize2fs は ext4 パーティションを拡張して残りの SD カードを使用できるようにします。

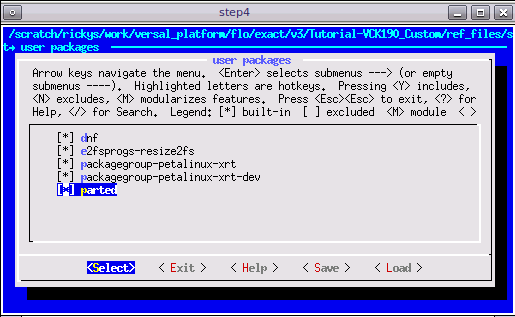

  2. petalinux-config -c rootfs を実行して user packages を選択し、上記すべてのライブラリの rootfs の名前を選択し、保存して終了します。手順 1 を飛ばした場合は、検索機能で / を使用してこれらのパッケージを検索し、イネーブルにしてください。

    petalinux rootfs 設定

  3. rootfs 設定メニューで [Image Features] を選択し、[package-management] および [debug_tweaks] をオンにし、変更を保存して終了します (推奨)。

    Vitis_Platform_Creation\Introduction\03_Edge_VCK190\./images/step2/petalinux_package_management.png

  4. システム ユーザー デバイス ツリーをアップデートします (必須)。

    project-spec/meta-user/cetie-bsp/device-tree/files/system-user.dtsi ファイルに次の内容を追加します。

    • zyxclmm_drm ノードは、XRT の一部である zocl ドライバーに必要です。

    • axi_intc_0 ノードは、32 の割り込み入力を定義します。これは、Vivado のハードウェア設定では推論できませんので、手動でここに追加する必要があります。

    • 注記: サンプル ファイルは ref_files/step2_petalinux/project-spec/meta-user/recipes-bsp/device-tree/files/system-user.dtsi に含まれます。

    &amba {
    zyxclmm_drm {
        compatible = "xlnx,zocl-versal";
        status = "okay";
        interrupt-parent = <&axi_intc_0>;
        interrupts = <0  4>, <1  4>, <2  4>, <3  4>,
                 <4  4>, <5  4>, <6  4>, <7  4>,
                 <8  4>, <9  4>, <10 4>, <11 4>,
                 <12 4>, <13 4>, <14 4>, <15 4>,
                 <16 4>, <17 4>, <18 4>, <19 4>,
                 <20 4>, <21 4>, <22 4>, <23 4>,
                 <24 4>, <25 4>, <26 4>, <27 4>,
                 <28 4>, <29 4>, <30 4>, <31 4>;
    };
};

&axi_intc_0 {
      xlnx,kind-of-intr = <0x0>;
      xlnx,num-intr-inputs = <0x20>;
};

  5. EXT4 rootfs サポートを追加します (推奨)。

    PetaLinux は、デフォルトで rootfs に initrd 形式を使用します。この形式は、DDR メモリ内の rootfs を抽出します。つまり、実行時に使用可能な DDR メモリが減り、再起動後に rootfs の変更を保持できないことを意味します。ルート ファイル システムで変更が保持できるようにするには、SD カード上の 2 つ目のパーティションとして rootfs に EXT4 形式を使用し、1 つ目のパーティション FAT32 にはほかのブートファイルを保存します。

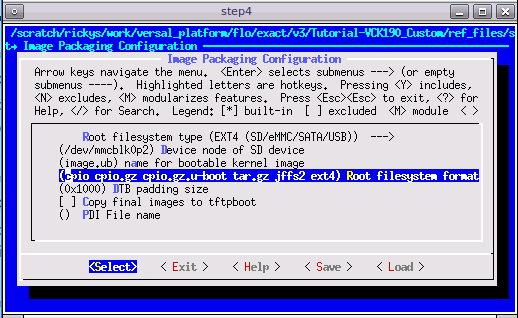

    • petalinux-config を実行し、[Image Packaging Configuration] に移動し、[Root File System Type] に [EXT4] を選択し、[Root File System Formats] に ext4 を追加します。

    ../../../_images/petalinux_root_filesystem_type.png

    • bootargs をアップデートして、ext4 パーティションを system-user.dtsi のルート ファイル システムとして使用します。

      / {
    chosen {
       stdout-path = "serial0:115200";
       bootargs = "console=ttyAMA0 earlycon=pl011,mmio32,0xFF000000,115200n8 clk_ignore_unused root=/dev/mmcblk1p2 rw rootwait rootfs=ext4";
    };
};

    注記: root=/dev/mmcblk1p2 は rootfs パスです。rootfs=ext4 は rootfs タイプを定義します。ref_files/step2_petalinux/system-user.dtsi の完全な system-user.dtsi を参照してください。

PetaLinux イメージのビルド

  1. PetaLinux プロジェクト内の任意のディレクトリから、PetaLinux プロジェクトをビルドします。

    petalinux-build

    生成された U-Boot イメージと Linux イメージは、images/linux ディレクトリに保存されます。

  2. sysroot をビルドしてインストールします。

    petalinux-build --sdk

    sysroot sdk.sh は images/linux ディレクトリに生成されます。これは、次の手順で抽出します。

スクリプトを使用した実行

PetaLinux プロジェクトを再作成し、出力を生成するスクリプトが提供されています。これらのスクリプトを使用するには、次の手順を実行します。

  1. ビルドを実行します。

    # cd to the step directory, e.g.
cd step2_petalinux
make

  2. 生成されたファイルをクリーンアップするには、次を実行します。

    make clean

注記: ハードウェア プラットフォームとソフトウェア プラットフォームがすべて生成されます。次に、Vitis プラットフォームをパッケージします。
