手順 4: プラットフォームのテスト¶
テスト 1: プラットフォーム情報の読み込み¶
Vitis 環境設定では、platforminfo ツールで XPFM プラットフォーム情報をレポートできます。
ハードウェア コンフィギュレーション (クロック、メモリ) およびソフトウェア コンフィギュレーション (ドメイン) が正しく設定されていることを確認できます。
ログを表示
# Find the XPFM file
cd pfm
find . -name "*.xpfm"
cd <xpfm directory>
# Report Platform Info
platforminfo vck190_custom.xpfm
==========================
Basic Platform Information
==========================
Platform: vck190_custom
File: /scratch/rickys/work/vck190_platform/merge/Tutorial-VCK190_Custom/ref_files/step3_pfm/platform_repo/vck190_custom/export/vck190_custom/vck190_custom.xpfm
Description:
A custom platform VCK190 platform
=====================================
Hardware Platform (Shell) Information
=====================================
Vendor: xilinx.com
Board: xilinx_vck190_base
Name: xilinx_vck190_base
Version: 1.0
Generated Version: 2020.2
Hardware: 1
Software Emulation: 1
Hardware Emulation: 1
Hardware Emulation Platform: 0
FPGA Family: versal
FPGA Device: xcvc1902
Board Vendor: xilinx.com
Board Name: xilinx.com:vck190_es:1.1
Board Part: xcvc1902-vsva2197-2MP-e-S-es1
=================
Clock Information
=================
Default Clock Index: 0
Clock Index: 0
Frequency: 149.998499
Clock Index: 1
Frequency: 99.999000
Clock Index: 2
Frequency: 299.996999
==================
Memory Information
==================
Bus SP Tag: DDR
=============================
Software Platform Information
=============================
Number of Runtimes: 1
Default System Configuration: vck190_custom
System Configurations:
System Config Name: vck190_custom
System Config Description: vck190_custom
System Config Default Processor Group: xrt
System Config Default Boot Image: standard
System Config Is QEMU Supported: 1
System Config Processor Groups:
Processor Group Name: aiengine
Processor Group CPU Type: ai_engine
Processor Group OS Name: aie_runtime
Processor Group Name: xrt
Processor Group CPU Type: cortex-a72
Processor Group OS Name: linux
System Config Boot Images:
Boot Image Name: standard
Boot Image Type:
Boot Image BIF: vck190_custom/boot/linux.bif
Boot Image Data: vck190_custom/xrt/image
Boot Image Boot Mode: sd
Boot Image RootFileSystem:
Boot Image Mount Path: /mnt
Boot Image Read Me: vck190_custom/boot/generic.readme
Boot Image QEMU Args: vck190_custom/qemu/pmc_args.txt:vck190_custom/qemu/qemu_args.txt
Boot Image QEMU Boot:
Boot Image QEMU Dev Tree:
Supported Runtimes:
Runtime: OpenCL
テスト 2: PL アクセラ アプリケーションの実行¶
プラットフォームの機能を検証するために、PL カーネルを使用したアクセラレーション プロジェクトを作成します。このテストには、Vitis にビルトインされているベクター加算のテンプレートを使用します。
Vitis を起動します。
cd ref_files/step4_verify vitis -workspace ./ &
起動したら [Welcome] タブを閉じます。
カスタム プラットフォームを追加します。
[Xilinx] → [Add custom platform] をクリックします。
[Add] ボタンをクリックします。
手順 3 で生成したディレクトリを選択します (例: ref_files/step3_pfm/platform_repo ディレクトリ)。
[OK] をクリックします。
カスタム プラットフォームでベクター加算アプリケーションを作成します。
[File] → [New] → [Application Project] をクリックします。
[Welcome] ページで [Next] をクリックします。
[Platform] ページで、リストから [vck190_custom] プラットフォームを選択します。[Next] をクリックします。
アプリケーション名を vadd に、ターゲット プロセッサを psv_cortexa72_SMP に設定します。[Next] をクリックします。
sysroot パス、rootfs パス、およびカーネル イメージを入力します。[Next] をクリックします。
[Vector Addition] テンプレートを選択します。[Finish] をクリックします。
ハードウェア用のベクター加算アプリケーションをビルドします。
vadd_system プロジェクトを選択します。
ツールバーの [Build] (ハンマー アイコン) のドロップダウンをクリックし、[Hardware] を選択します。この手順は、[Active Build Configuration] に [Hardware] を選択し、[Build] アイコンをクリックしても実行できます。
(オプション) ハードウェア エミュレーション用のベクター加算アプリケーションをビルドします。
vadd_system プロジェクトを選択します。
ツールバーの [Build] (ハンマー アイコン) のドロップダウンをクリックし、[Emulation-HW] を選択します。この手順は、[Active Build Configuration] に [Emulation-HW] を選択し、[Build] アイコンをクリックしても実行できます。
プロジェクトをクリーンアップするかどうか尋ねるダイアログ ボックスが表示されたら、[Don’t clean] を選択します。
ハードウェアでのアプリケーションのテスト¶
ローカルに
vadd_system/Hardware/package/sd_card.imgをコピーします。sd_card.img を SD カードにプログラムします。
SD カードを挿入し、SD ブートモード (SW6[4:1]=0001) で VCK190 を起動します。
UART コンソールへ接続します。
テスト アプリケーションを起動します。
cd /mnt/sd-mmcblk1p1 ./vadd binary_container_1.xclbin
UART コンソールに次のように表示されます。
ログを表示
root@petalinux:/mnt/sd-mmcblk1p1# ./vadd binary_container_1.xclbin
[ 34.747622] [drm] Pid 770 opened device
[ 34.751501] [drm] Pid 770 closed device
[ 34.759710] [drm] Pid 770 opened device
[ 34.763568] [drm] Pid 770 closed device
[ 34.767554] [drm] Pid 770 opened device
Loading: 'binary_container_1.xclbin'
[ 35.023095] [drm] get section AIE_METADATA err: -22
[ 35.023119] [drm] zocl_xclbin_read_axlf 1ec78909-b5e7-4db2-9fe9-22fd362b09a4 ret: 0
[ 35.029555] [drm] bitstream 1ec78909-b5e7-4db2-9fe9-22fd362b09a4 locked, ref=1
[ 35.037397] [drm] No ERT scheduler on MPSoC, using KDS
[ 35.049806] [drm] 9 non-zero interrupt-id CUs out of 10 CUs
[ 35.049852] [drm] scheduler config ert(0)
[ 35.055426] [drm] cus(1)
[ 35.059435] [drm] slots(16)
[ 35.062132] [drm] num_cu_masks(1)
[ 35.065095] [drm] cu_shift(16)
[ 35.068578] [drm] cu_base(0xa4010000)
[ 35.071799] [drm] polling(0)
[ 35.075658] [drm] bitstream 1ec78909-b5e7-4db2-9fe9-22fd362b09a4 unlocked, ref=0
TEST PASSED
[ 35.079775] [drm] bitstream 1ec78909-b5e7-4db2-9fe9-22fd362b09a4 locked, ref=1
[ 35.099312] [drm] bitstream 1ec78909-b5e7-4db2-9fe9-22fd362b09a4 unlocked, ref=0
[ 35.116279] [drm] Pid 770 closed device
注記: [ 35.116279] [drm] メッセージは、XRT からデバッグ目的に表示されます。表示されるのは UART の場合のみです。これは ssh の場合も表示されるようになりました。このデバッグ メッセージは、system dmesg のレポート レベルを下げるとオフにできます。
echo "4" > /proc/sys/kernel/printk
(オプション) ハードウェア エミュレーションでのアプリケーションのテスト¶

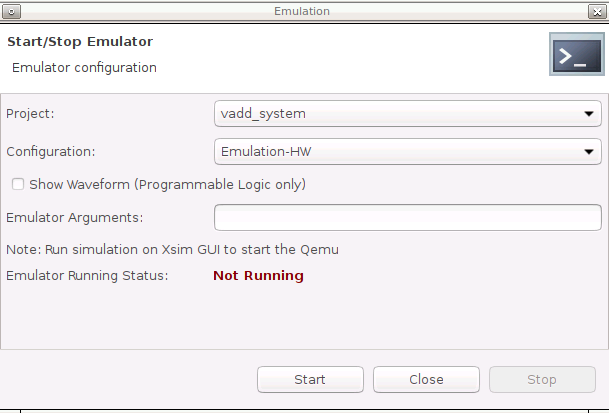

PS 用のエミュレーターを起動します。
[Xilinx] → [Start/Stop Emulator] をクリックします。
[Project] は plaie_system、[Configuration] は Emulation-HW にします。
[Start] をクリックします。
[Emulation Console] に表示さあれます。
Linux が起動するまで待ちます。Linux の起動が正しく検出されると、待機ウィンドウは表示されなくなります。
PL エミュレーションを起動します。

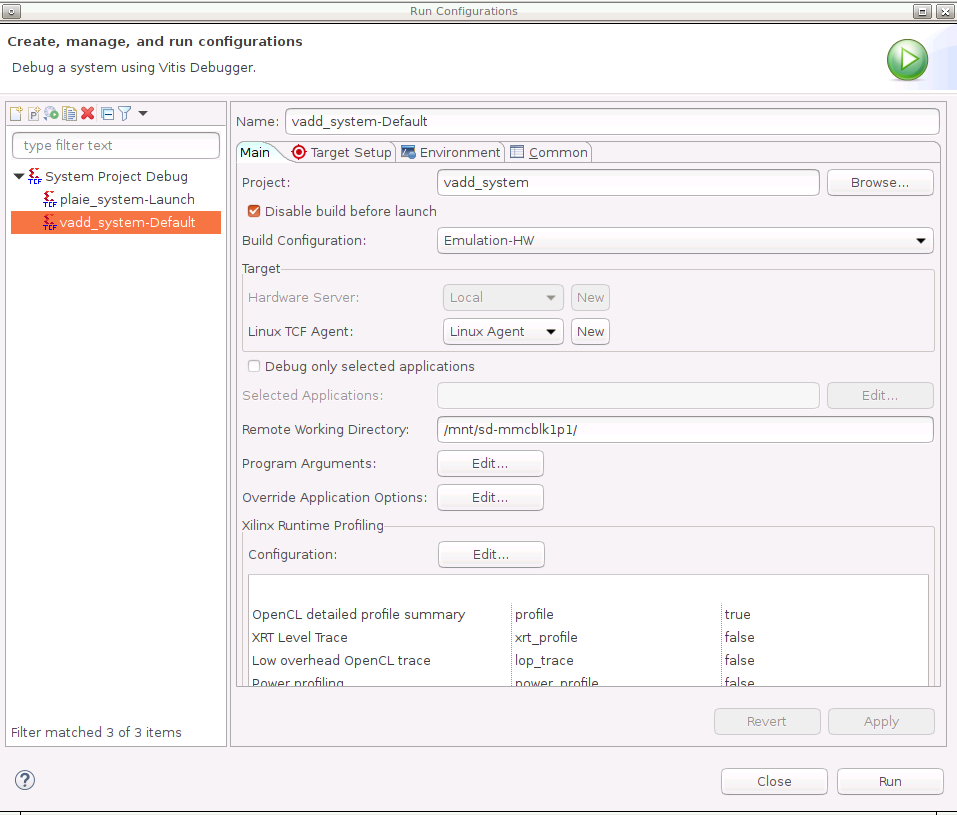

[add_system] を右クリックして [Run as] → [Run Configurations] をクリックします。
vadd_system -Launch を選択します
[Build Configuration] を [Emulation-HW] に変更します。
[Remote Working Directory] を /mnt/sd-mmcblk1p1 に変更します。
[Apply] をクリックします。
[Run] をクリックします。

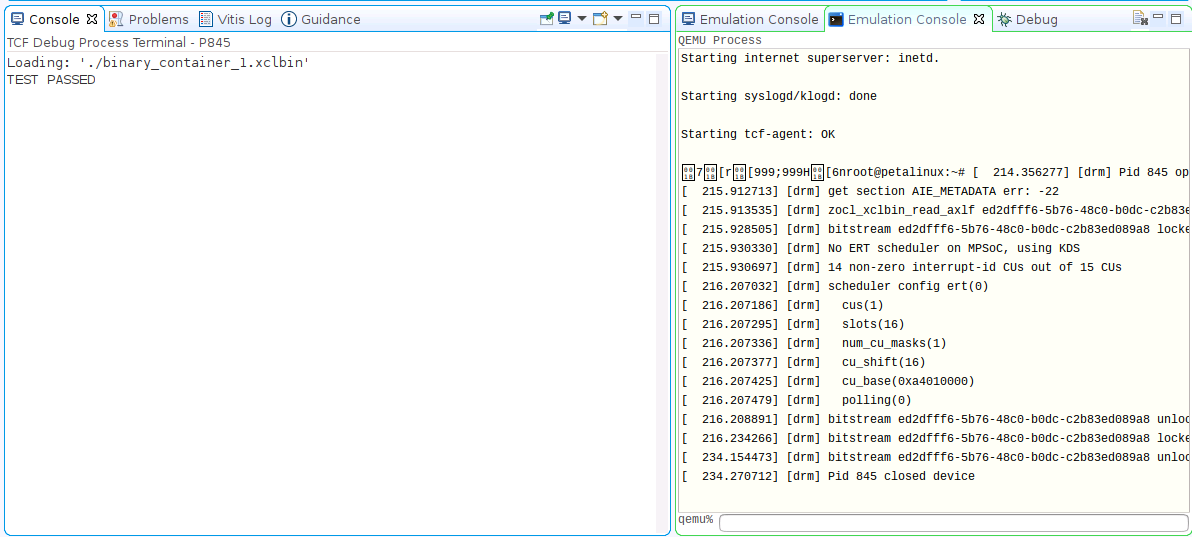

実行結果を確認します。
エミュレーターを停止します。
[Xilinx] → [Start/Stop Emulator] をクリックします。
[Stop] ボタンをクリックします。
ここまでの結果
Vitis は、XSIM の QEMU、PL、AIE エミュレーションで PS エミュレーションを実行します。これらは相互に通信できます。エミュレーションを実行すると、Vitis は実行ファイルと xclbin を [Remote Working Directory] で指定したディレクトリにダウンロードして、起動します。
テスト 3: AIE ＋ PL アクセラレーション アプリケーション プロジェクトの実行¶
プラットフォームの機能を検証するために、AIE + PL カーネルと PS アプリケーションを含むプロジェクトを作成し、VCK190 ボード上で実行します。
カスタム プラットフォームでベクター加算アプリケーションを作成します。
[File] → [New] → [Application Project] をクリックします。
[Welcome] ページで [Next] をクリックします。
[Platform] ページで、リストから [vck190_custom] プラットフォームを選択します。[Next] をクリックします。
アプリケーション名を plaie に、ターゲット プロセッサを psv_cortexa72_SMP に設定します。[Next] をクリックします。
sysroot パス、rootfs パス、およびカーネル イメージを入力します。[Next] をクリックします。
[AI Engine System Design Examples] → [AI Engine, PL and PS System Design] テンプレートを選択します。[Finish] をクリックします。
ハードウェア用のベクター加算アプリケーションをビルドします。
plaie_system プロジェクトを選択します。
ツールバーの [Build] (ハンマー アイコン) のドロップダウンをクリックし、[Hardware] を選択します。この手順は、[Active Build Configuration] に [Hardware] を選択し、[Build] アイコンをクリックしても実行できます。
(オプション) ハードウェア エミュレーション用のベクター加算アプリケーションをビルドします。
plaie_system プロジェクトを選択します。
ツールバーの [Build] (ハンマー アイコン) のドロップダウンをクリックし、[Emulation-HW] を選択します。この手順は、[Active Build Configuration] に [Emulation-HW] を選択し、[Build] アイコンをクリックしても実行できます。
プロジェクトをクリーンアップするかどうか尋ねるダイアログ ボックスが表示されたら、[Don’t clean] を選択します。
ビルドが正常に完了すると、sd_card.img が
plaie_system/Hardware/packageおよびplaie_system/Hardware/package_no_aie_debugディレクトリに生成されます。これには、1 つ目の FAT32 パーティションの sd_card ディレクトリにあるすべてのファイルと、2 つ目の EXT4 パーティションの rootfs.ext4 の内容が含まれます。相違点は、package ディレクトリの sd_card.img にはenable_aie_debug=1パッケージ パラメーターがあることです。これはデバッグに使用されます。package_no_aie_debug のものはフリーランニングに使用できます。
ハードウェアでのアプリケーションのテスト¶
プロジェクトがサーバーまたは仮想マシンで実行される場合は、plaie_system/Hardware/package_no_aie_debug ディレクトリから sd_card.img をローカルにコピーします。
sd_card.img を SD カードにプログラムします。
SD カードを挿入し、SD ブートモード (SW6[4:1]=0001) で VCK190 ボードをブートします。
XRT ランタイム環境を設定し、テスト アプリケーションを開始します。
cd /mnt/sd-mmcblk1p1 ./plaie binary_container_1.xclbin
UART コンソールに次のように表示されます。
ログを表示
root@petalinux:/mnt/sd-mmcblk1p1# ./plaie binary_container_1.xclbin
[ 381.642589] [drm] Pid 693 opened device
[ 381.646455] [drm] Pid 693 closed device
[ 381.654748] [drm] Pid 693 opened device
[ 381.658589] [drm] Pid 693 closed device
[ 381.662601] [drm] Pid 693 opened device
Loading: 'binary_container_1.xclbin'
[ 381.928588] [drm] zocl_xclbin_read_axlf 8ff25a1d-3722-4718-bae4-e65ef3313a0f ret: 0
[ 381.934195] [drm] bitstream 8ff25a1d-3722-4718-bae4-e65ef3313a0f locked, ref=1
[ 381.941892] [drm] No ERT scheduler on MPSoC, using KDS
[ 381.954244] [drm] Interrupt is not enabled for at least one kernel. Fall back to polling mode.
[ 381.954419] [drm] 12 non-zero interrupt-id CUs out of 13 CUs
[ 381.963051] [drm] CU ffffff02 is free-running.
[ 381.968711] [drm] scheduler config ert(0)
[ 381.973149] [drm] cus(3)
[ 381.977152] [drm] slots(16)
[ 381.979853] [drm] num_cu_masks(1)
[ 381.982813] [drm] cu_shift(16)
[ 381.986292] [drm] cu_base(0xa4010000)
[ 381.989515] [drm] polling(1)
[ 381.993375] [drm] bitstream 8ff25a1d-3722-4718-bae4-e65ef3313a0f unlocked, ref=0
TEST PASSED
[ 381.998058] [drm] bitstream 8ff25a1d-3722-4718-bae4-e65ef3313a0f locked, ref=1
[ 382.022624] [drm] bitstream 8ff25a1d-3722-4718-bae4-e65ef3313a0f unlocked, ref=0
[ 382.045158] [drm] Pid 693 closed device
(オプション) ハードウェア エミュレーションでのアプリケーションのテスト¶
PS 用のエミュレーターを起動します。
[Xilinx] → [Start/Stop Emulator] をクリックします。
[Project] は plaie_system、[Configuration] は Emulation-HW にします。
[Start] をクリックします。
[Emulation Console] に表示さあれます。
Linux が起動するまで待ちます。Linux の起動が正しく検出されると、待機ウィンドウは表示されなくなります。

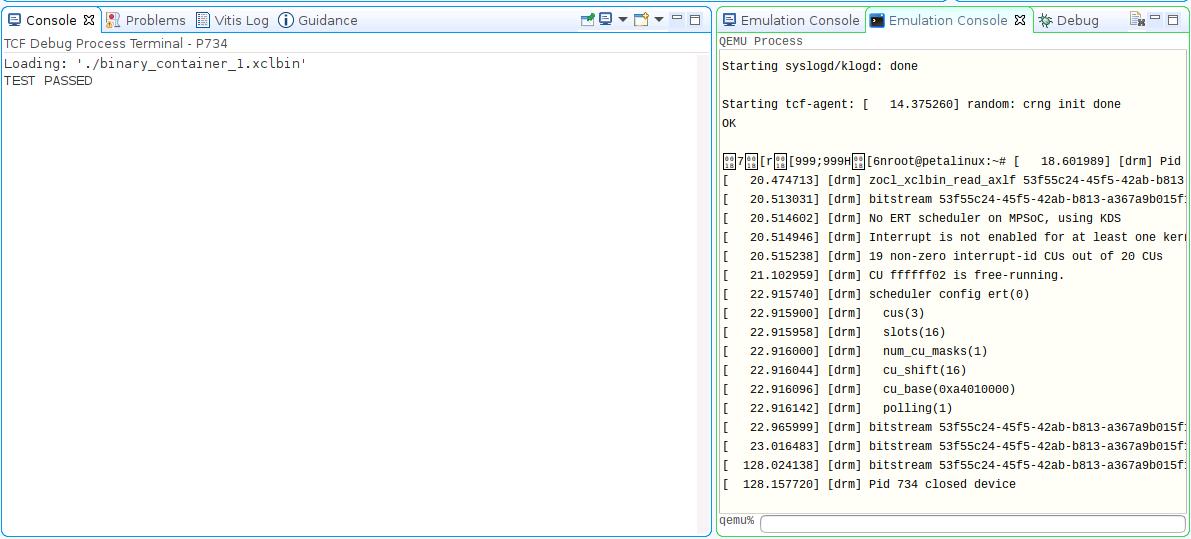

PL および AIE エミュレーションを起動します。
[plaie_system] を右クリックして [Run as] → [Run Configurations] をクリックします。
plaie_system-Launch を選択します。
[Remote Working Directory] を /mnt/sd-mmcblk1p1 に変更します。
[Apply] をクリックします。
[Run] をクリックします。
エミュレーターを停止します。
[Xilinx] → [Start/Stop Emulator] をクリックします。
[Stop] ボタンをクリックします。
これで、PL アクセラレーションカーネルと AIE アプリケーションが動作するカスタム プラットフォームが作成できました。
次の章では、よく発生する問題とよくある質問について説明します。プラットフォーム作成の詳細は、そちらをご覧ください。
