DebugFS Support¶
The QEP Linux Kernel Driver provides rich debugfs support. Along with configuration, status, and statistics, debug related information is also provided through the read-only interface. Debug information is provided for CMAC, QDMA, QEP and STM-N. The debugfs files are located at /sys/kernel/debug/qep_dev/ in the host filesystem. For every QEP ethernet device detected, a filesystem tree is populated with directory name as its <Bus:Device:Function>, herein after referred to as <BDF> in short.
# sudo tree /sys/kernel/debug/qep_dev/

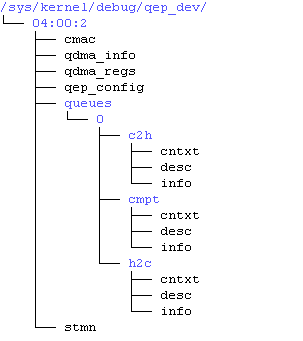

The DebugFS filesystem tree is as shown below:
Commands, along with sample output of the commands, to dump the debug info is shown below:
CMAC¶
This file contains a snapshot of error, status and statistics registers of CMAC IP. For details refer to CMAC user guide.
Command:
# cat /sys/kernel/debug/qep_dev/<BDF>/cmac
Sample Output:
rx_bytes = 0
rx_mac_bytes = 91
rx_good_bytes = 91
rx_packets = 0
rx_mac_packets = 1
rx_good_pkts = 1
rx_unicast_pkts = 0
rx_multicast_pkts = 0
rx_broadcast_pkts = 0
rx_pause_pkts = 0
rx_vlan_tagged_pkts = 0
rx_priority_pause_pkts = 0
rx_bad_fcs_pkts = 0
rx_bad_code_pkts = 221559
rx_too_long_pkts = 0
rx_oversized_pkts = 0
rx_jabber_pkts = 0
rx_undersized_pkts = 0
rx_frag_pkts = 0
rx_stomped_fcs_pkts = 0
rx_range_error_pkts = 0
rx_truncated_pkts = 0
rx_hist_less_64_pkts = 0
rx_hist_64_pkts = 0
rx_hist_65_127_pkts = 1
rx_hist_128_255_pkts = 0
rx_hist_256_511_pkts = 0
rx_hist_512_1023_pkts = 0
rx_hist_1024_1518_pkts = 0
rx_hist_1519_1522_pkts = 0
rx_hist_1523_1548_pkts = 0
rx_hist_1549_2047_pkts = 0
rx_hist_2048_4095_pkts = 0
rx_hist_4096_8191_pkts = 0
rx_hist_8192_9215_pkts = 0
rx_hist_greter_eq_9216_pkts = 0
tx_bytes = 1298
tx_mac_bytes = 0
tx_good_bytes = 0
tx_packets = 14
tx_mac_packets = 0
tx_good_pkts = 0
tx_unicast_pkts = 0
tx_multicast_pkts = 0
tx_broadcast_pkts = 0
tx_pause_pkts = 0
tx_vlan_tagged_pkts = 0
tx_priority_pause_pkts = 0
tx_bad_fcs_pkts = 0
tx_frame_error_pkts = 0
tx_hist_less_64_pkts = 0
tx_hist_64_pkts = 0
tx_hist_65_127_pkts = 0
tx_hist_128_255_pkts = 0
tx_hist_256_511_pkts = 0
tx_hist_512_1023_pkts = 0
tx_hist_1024_1518_pkts = 0
tx_hist_1519_1522_pkts = 0
tx_hist_1523_1548_pkts = 0
tx_hist_1549_2047_pkts = 0
tx_hist_2048_4095_pkts = 0
tx_hist_4096_8191_pkts = 0
tx_hist_8192_9215_pkts = 0
tx_hist_greter_eq_9216_pkts = 0
rx_pkt_l3_chksum_valid = 0
rx_pkt_l4_chksum_valid = 0
tx_pkt_l3_chksumed = 14
tx_pkt_l4_chksumed = 14
PCS Status=0x1 Aligned=0x1 Misaligned=0x0 Aligned error=0x0
HiBer=0x0 Bad Preamble=0x0 Bad Sfd=0x0 Got Signal OS=0x0
Remote Fault=0x0 Local Fault=0x0 Internal Local Fault=0x0 Received Local Fault=0x0
Local Fault=0x0 PTP FIFO Read Error=0x0 PTP FIFO Write Error=0x0
Rx BIP Override Value=0x6f Valid=0x0
Lane: 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
Block Lock 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1
Synced Err 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0
LM Err 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0
LM len Err 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0
LM Repeat Err 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0 0x0
VlDemuxed 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1 0x1
VlNumber 0x0 0x0 0x1 0x0 0x2 0x0 0x6 0x0 0x7 0x0 0x8 0x0 0xc 0x0 0xd 0x0 0xe 0x0 0x12 0x0
QID TX RX
0 1 0
1 1 0
2 1 0
3 1 0
4 1 0
5 1 0
6 1 0
7 1 0
8 1 0
9 1 0
10 1 0
11 1 0
12 1 0
13 1 0
14 0 0
15 0 0
16 0 0
17 0 0
18 0 0
19 0 0
20 0 0
21 0 0
22 0 0
23 0 0
24 0 0
25 0 0
26 0 0
27 0 0
28 0 0
29 0 0
30 0 0
31 0 0
QDMA Info¶
This file provides information about configuration mode of QDMA.
Command:
# cat /sys/kernel/debug/qep_dev/<BDF>/qdma_info
Sample Output:
Master PF : False
QBase : 256
Max Qsets : 256
Number of VFs : 0
Max number of VFs : 0
Driver Mode : direct interrupt mode
QDMA Register Dump¶
This file provides a snapshot of QDMA registers. For details of the registers, please refer to QDMA IP user guide UG302
Command:
# cat /sys/kernel/debug/qep_dev/<BDF>/qdma_regs
Sample Output:
################################################################################
### qdma<BDF>, reg dump
################################################################################
[ 0x0] CFG_BLOCK_ID_0 0x1fd30000 533921792
[ 0x4] CFG_BUSDEV_0 0x0 0
[ 0x8] CFG_PCIE_MAX_PL_SZ_0 0x51 81
[ 0xc] CFG_PCIE_MAX_RDRQ_SZ_0 0x52 82
[ 0x10] CFG_SYS_ID_0 0x1234 4660
[ 0x14] CFG_MSI_EN_0 0x20000 131072
[ 0x18] CFG_PCIE_DATA_WIDTH_0 0x3 3
[ 0x1c] CFG_PCIE_CTRL_0 0x1 1
[ 0x40] CFG_AXI_USR_MAX_PL_SZ_0 0x55 85
[ 0x44] CFG_AXI_USR_MAX_RDRQ_SZ_0 0x55 85
[ 0x4c] CFG_MISC_CTRL_0 0x10009 65545
[ 0x80] CFG_SCRATCH_REG_0 0x0 0
[ 0x84] CFG_SCRATCH_REG_1 0x0 0
[ 0x88] CFG_SCRATCH_REG_2 0x0 0
[ 0x8c] CFG_SCRATCH_REG_3 0x0 0
[ 0x90] CFG_SCRATCH_REG_4 0x0 0
[ 0x94] CFG_SCRATCH_REG_5 0x0 0
[ 0x98] CFG_SCRATCH_REG_6 0x0 0
[ 0x9c] CFG_SCRATCH_REG_7 0x0 0
[ 0xf0] QDMA_RAM_SBE_MSK_A_0 0x0 0
[ 0xf4] QDMA_RAM_SBE_STS_A_0 0x0 0
[ 0xf8] QDMA_RAM_DBE_MSK_A_0 0x0 0
[ 0xfc] QDMA_RAM_DBE_STS_A_0 0x0 0
[ 0x100] GLBL2_ID_0 0x1fd70000 534183936
[ 0x104] GLBL2_PF_BL_INT_0 0x1101 4353
[ 0x108] GLBL2_PF_VF_BL_INT_0 0x0 0
[ 0x10c] GLBL2_PF_BL_EXT_0 0x4044 16452
[ 0x110] GLBL2_PF_VF_BL_EXT_0 0x0 0
[ 0x114] GLBL2_CHNL_INST_0 0x30101 196865
[ 0x118] GLBL2_CHNL_QDMA_0 0x30f0f 200463
[ 0x11c] GLBL2_CHNL_STRM_0 0x30000 196608
[ 0x120] GLBL2_QDMA_CAP_0 0x800 2048
[ 0x128] GLBL2_PASID_CAP_0 0x0 0
[ 0x12c] GLBL2_FUNC_RET_0 0x2 2
[ 0x130] GLBL2_SYS_ID_0 0x0 0
[ 0x134] GLBL2_MISC_CAP_0 0x1000000 16777216
[ 0x1b8] GLBL2_DBG_PCIE_RQ_0 0x9350003 154468355
[ 0x1bc] GLBL2_DBG_PCIE_RQ_1 0x6024 24612
[ 0x1c0] GLBL2_DBG_AXIMM_WR_0 0x600021 6291489
[ 0x1c4] GLBL2_DBG_AXIMM_WR_1 0x0 0
[ 0x1c8] GLBL2_DBG_AXIMM_RD_0 0x1 1
[ 0x1cc] GLBL2_DBG_AXIMM_RD_1 0x0 0
[ 0x204] GLBL_RNGSZ_0 0x1ff 511
[ 0x208] GLBL_RNGSZ_1 0x1ff 511
[ 0x20c] GLBL_RNGSZ_2 0x1ff 511
[ 0x210] GLBL_RNGSZ_3 0x1ff 511
[ 0x214] GLBL_RNGSZ_4 0x1ff 511
[ 0x218] GLBL_RNGSZ_5 0x1ff 511
[ 0x21c] GLBL_RNGSZ_6 0x1ff 511
[ 0x220] GLBL_RNGSZ_7 0x1ff 511
[ 0x224] GLBL_RNGSZ_8 0x1ff 511
[ 0x228] GLBL_RNGSZ_9 0x1ff 511
[ 0x22c] GLBL_RNGSZ_10 0x1ff 511
[ 0x230] GLBL_RNGSZ_11 0x1ff 511
[ 0x234] GLBL_RNGSZ_12 0x1ff 511
[ 0x238] GLBL_RNGSZ_13 0x1ff 511
[ 0x23c] GLBL_RNGSZ_14 0x1ff 511
[ 0x240] GLBL_RNGSZ_15 0x1ff 511
[ 0x248] GLBL_ERR_STAT_0 0x0 0
[ 0x24c] GLBL_ERR_MASK_0 0x0 0
[ 0x250] GLBL_DSC_CFG_0 0x30 48
[ 0x254] GLBL_DSC_ERR_STS_0 0x0 0
[ 0x258] GLBL_DSC_ERR_MSK_0 0x0 0
[ 0x25c] GLBL_DSC_ERR_LOG_0 0x0 0
[ 0x260] GLBL_DSC_ERR_LOG_1 0x0 0
[ 0x264] GLBL_TRQ_ERR_STS_0 0x2 2
[ 0x268] GLBL_TRQ_ERR_MSK_0 0x0 0
[ 0x26c] GLBL_TRQ_ERR_LOG_0 0xd028084 218267780
[ 0x270] GLBL_DSC_DBG_DAT_0 0x0 0
[ 0x274] GLBL_DSC_DBG_DAT_1 0x8080 32896
[ 0x27c] GLBL_DSC_ERR_LOG2_0 0x0 0
[ 0x288] GLBL_INTERRUPT_CFG_0 0x0 0
[ 0x400] TRQ_SEL_FMAP_0 0x0 0
[ 0x404] TRQ_SEL_FMAP_1 0x0 0
[ 0x408] TRQ_SEL_FMAP_2 0x0 0
[ 0x40c] TRQ_SEL_FMAP_3 0x0 0
[ 0x804] IND_CTXT_DATA_0 0x7a600057 2053111895
[ 0x808] IND_CTXT_DATA_1 0x3faeb00 66775808
[ 0x80c] IND_CTXT_DATA_2 0x0 0
[ 0x810] IND_CTXT_DATA_3 0x10000000 268435456
[ 0x814] IND_CTXT_DATA_4 0x2 2
[ 0x818] IND_CTXT_DATA_5 0x0 0
[ 0x81c] IND_CTXT_DATA_6 0x0 0
[ 0x820] IND_CTXT_DATA_7 0x0 0
[ 0x824] IND_CTXT_MASK_0 0xffffffff 4294967295
[ 0x828] IND_CTXT_MASK_1 0xffffffff 4294967295
[ 0x82c] IND_CTXT_MASK_2 0xffffffff 4294967295
[ 0x830] IND_CTXT_MASK_3 0xffffffff 4294967295
[ 0x834] IND_CTXT_MASK_4 0xffffffff 4294967295
[ 0x838] IND_CTXT_MASK_5 0xffffffff 4294967295
[ 0x83c] IND_CTXT_MASK_6 0xffffffff 4294967295
[ 0x840] IND_CTXT_MASK_7 0xffffffff 4294967295
[ 0x844] IND_CTXT_CMD_0 0x804c 32844
[ 0xa00] C2H_TIMER_CNT_0 0x1 1
[ 0xa04] C2H_TIMER_CNT_1 0x2 2
[ 0xa08] C2H_TIMER_CNT_2 0x4 4
[ 0xa0c] C2H_TIMER_CNT_3 0x5 5
[ 0xa10] C2H_TIMER_CNT_4 0x8 8
[ 0xa14] C2H_TIMER_CNT_5 0xa 10
[ 0xa18] C2H_TIMER_CNT_6 0xf 15
[ 0xa1c] C2H_TIMER_CNT_7 0x14 20
[ 0xa20] C2H_TIMER_CNT_8 0x19 25
[ 0xa24] C2H_TIMER_CNT_9 0x1e 30
[ 0xa28] C2H_TIMER_CNT_10 0x32 50
[ 0xa2c] C2H_TIMER_CNT_11 0x4b 75
[ 0xa30] C2H_TIMER_CNT_12 0x64 100
[ 0xa34] C2H_TIMER_CNT_13 0x7d 125
[ 0xa38] C2H_TIMER_CNT_14 0x96 150
[ 0xa3c] C2H_TIMER_CNT_15 0xc8 200
[ 0xa40] C2H_CNT_THRESH_0 0x40 64
[ 0xa44] C2H_CNT_THRESH_1 0x2 2
[ 0xa48] C2H_CNT_THRESH_2 0x4 4
[ 0xa4c] C2H_CNT_THRESH_3 0x8 8
[ 0xa50] C2H_CNT_THRESH_4 0x10 16
[ 0xa54] C2H_CNT_THRESH_5 0x18 24
[ 0xa58] C2H_CNT_THRESH_6 0x20 32
[ 0xa5c] C2H_CNT_THRESH_7 0x30 48
[ 0xa60] C2H_CNT_THRESH_8 0x50 80
[ 0xa64] C2H_CNT_THRESH_9 0x60 96
[ 0xa68] C2H_CNT_THRESH_10 0x70 112
[ 0xa6c] C2H_CNT_THRESH_11 0x80 128
[ 0xa70] C2H_CNT_THRESH_12 0x90 144
[ 0xa74] C2H_CNT_THRESH_13 0xa0 160
[ 0xa78] C2H_CNT_THRESH_14 0xb0 176
[ 0xa7c] C2H_CNT_THRESH_15 0xc0 192
[ 0xa88] C2H_STAT_S_AXIS_C2H_ACCEPTED_0 0x0 0
[ 0xa8c] C2H_STAT_S_AXIS_CMPT_ACCEPTED_0 0x0 0
[ 0xa90] C2H_STAT_DESC_RSP_PKT_ACCEPTED_0 0x0 0
[ 0xa94] C2H_STAT_AXIS_PKG_CMP_0 0x0 0
[ 0xa98] C2H_STAT_DESC_RSP_ACCEPTED_0 0x0 0
[ 0xa9c] C2H_STAT_DESC_RSP_CMP_0 0x0 0
[ 0xaa0] C2H_STAT_WRQ_OUT_0 0x0 0
[ 0xaa4] C2H_STAT_WPL_REN_ACCEPTED_0 0x0 0
[ 0xaa8] C2H_STAT_TOTAL_WRQ_LEN_0 0x0 0
[ 0xaac] C2H_STAT_TOTAL_WPL_LEN_0 0x0 0
[ 0xab0] C2H_BUF_SZ_0 0x0 0
[ 0xab4] C2H_BUF_SZ_1 0x0 0
[ 0xab8] C2H_BUF_SZ_2 0x0 0
[ 0xabc] C2H_BUF_SZ_3 0x0 0
[ 0xac0] C2H_BUF_SZ_4 0x0 0
[ 0xac4] C2H_BUF_SZ_5 0x0 0
[ 0xac8] C2H_BUF_SZ_6 0x0 0
[ 0xacc] C2H_BUF_SZ_7 0x0 0
[ 0xad0] C2H_BUF_SZ_8 0x0 0
[ 0xad4] C2H_BUF_SZ_9 0x0 0
[ 0xad8] C2H_BUF_SZ_10 0x0 0
[ 0xadc] C2H_BUF_SZ_11 0x0 0
[ 0xae0] C2H_BUF_SZ_12 0x0 0
[ 0xae4] C2H_BUF_SZ_13 0x0 0
[ 0xae8] C2H_BUF_SZ_14 0x0 0
[ 0xaec] C2H_BUF_SZ_15 0x0 0
[ 0xaf0] C2H_ERR_STAT_0 0x0 0
[ 0xaf4] C2H_ERR_MASK_0 0x0 0
[ 0xaf8] C2H_FATAL_ERR_STAT_0 0x0 0
[ 0xafc] C2H_FATAL_ERR_MASK_0 0x0 0
[ 0xb00] C2H_FATAL_ERR_ENABLE_0 0x0 0
[ 0xb04] GLBL_ERR_INT_0 0x0 0
[ 0xb08] C2H_PFCH_CFG_0 0x70f02010 1894785040
[ 0xb0c] C2H_INT_TIMER_TICK_0 0x0 0
[ 0xb10] C2H_STAT_DESC_RSP_DROP_ACCEPTED_0 0x0 0
[ 0xb14] C2H_STAT_DESC_RSP_ERR_ACCEPTED_0 0x0 0
[ 0xb18] C2H_STAT_DESC_REQ_0 0x0 0
[ 0xb1c] C2H_STAT_DEBUG_DMA_ENG_0 0x0 0
[ 0xb20] C2H_STAT_DEBUG_DMA_ENG_1 0x80000000 2147483648
[ 0xb24] C2H_STAT_DEBUG_DMA_ENG_2 0xc0000000 3221225472
[ 0xb28] C2H_STAT_DEBUG_DMA_ENG_3 0x0 0
[ 0xb2c] C2H_DBG_PFCH_ERR_CTXT_0 0x0 0
[ 0xb30] C2H_FIRST_ERR_QID_0 0x0 0
[ 0xb34] STAT_NUM_CMPT_IN_0 0x0 0
[ 0xb38] STAT_NUM_CMPT_OUT_0 0x0 0
[ 0xb3c] STAT_NUM_CMPT_DRP_0 0x0 0
[ 0xb40] STAT_NUM_STAT_DESC_OUT_0 0x0 0
[ 0xb44] STAT_NUM_DSC_CRDT_SENT_0 0x0 0
[ 0xb48] STAT_NUM_FCH_DSC_RCVD_0 0x0 0
[ 0xb4c] STAT_NUM_BYP_DSC_RCVD_0 0x0 0
[ 0xb50] C2H_CMPT_COAL_CFG_0 0x80050010 2147811344
[ 0xb54] C2H_INTR_H2C_REQ_0 0x0 0
[ 0xb58] C2H_INTR_C2H_MM_REQ_0 0x0 0
[ 0xb5c] C2H_INTR_ERR_INT_REQ_0 0x0 0
[ 0xb60] C2H_INTR_C2H_ST_REQ_0 0x0 0
[ 0xb64] C2H_INTR_H2C_ERR_MM_MSIX_ACK_0 0x0 0
[ 0xb68] C2H_INTR_H2C_ERR_MM_MSIX_FAIL_0 0x0 0
[ 0xb6c] C2H_INTR_H2C_ERR_MM_NO_MSIX_0 0x0 0
[ 0xb70] C2H_INTR_H2C_ERR_MM_CTXT_INVAL_0 0x0 0
[ 0xb74] C2H_INTR_C2H_ST_MSIX_ACK_0 0x0 0
[ 0xb78] C2H_INTR_C2H_ST_MSIX_FAIL_0 0x0 0
[ 0xb7c] C2H_INTR_C2H_ST_NO_MSIX_0 0x0 0
[ 0xb80] C2H_INTR_C2H_ST_CTXT_INVAL_0 0x0 0
[ 0xb84] C2H_STAT_WR_CMP_0 0x0 0
[ 0xb88] C2H_STAT_DEBUG_DMA_ENG_4_0 0x40000000 1073741824
[ 0xb8c] C2H_STAT_DEBUG_DMA_ENG_5_0 0x0 0
[ 0xb90] C2H_DBG_PFCH_QID_0 0x0 0
[ 0xb94] C2H_DBG_PFCH_0 0x0 0
[ 0xb98] C2H_INT_DEBUG_0 0x0 0
[ 0xb9c] C2H_STAT_IMM_ACCEPTED_0 0x0 0
[ 0xba0] C2H_STAT_MARKER_ACCEPTED_0 0x0 0
[ 0xba4] C2H_STAT_DISABLE_CMP_ACCEPTED_0 0x0 0
[ 0xba8] C2H_C2H_PAYLOAD_FIFO_CRDT_CNT_0 0x0 0
[ 0xbac] C2H_INTR_DYN_REQ_0 0x0 0
[ 0xbb0] C2H_INTR_DYN_MSIX_0 0x0 0
[ 0xbb4] C2H_DROP_LEN_MISMATCH_0 0x0 0
[ 0xbb8] C2H_DROP_DESC_RSP_LEN_0 0x0 0
[ 0xbbc] C2H_DROP_QID_FIFO_LEN_0 0x0 0
[ 0xbc0] C2H_DROP_PAYLOAD_CNT_0 0x0 0
[ 0xbc4] QDMA_C2H_CMPT_FORMAT_0 0x20001 131073
[ 0xbc8] QDMA_C2H_CMPT_FORMAT_1 0x0 0
[ 0xbcc] QDMA_C2H_CMPT_FORMAT_2 0x0 0
[ 0xbd0] QDMA_C2H_CMPT_FORMAT_3 0x0 0
[ 0xbd4] QDMA_C2H_CMPT_FORMAT_4 0x0 0
[ 0xbd8] QDMA_C2H_CMPT_FORMAT_5 0x0 0
[ 0xbdc] QDMA_C2H_CMPT_FORMAT_6 0x0 0
[ 0xbe0] C2H_PFCH_CACHE_DEPTH_0 0x10 16
[ 0xbe4] C2H_CMPT_COAL_BUF_DEPTH_0 0x20 32
[ 0xbe8] C2H_PFCH_CRDT_0 0x0 0
[ 0xe00] H2C_ERR_STAT_0 0x0 0
[ 0xe04] H2C_ERR_MASK_0 0x0 0
[ 0xe08] H2C_FIRST_ERR_QID_0 0x0 0
[ 0xe0c] H2C_DBG_REG_0 0x0 0
[ 0xe10] H2C_DBG_REG_1 0x0 0
[ 0xe14] H2C_DBG_REG_2 0x0 0
[ 0xe18] H2C_DBG_REG_3 0x44008025 1140883493
[ 0xe1c] H2C_DBG_REG_4 0x0 0
[ 0xe20] H2C_FATAL_ERR_EN_0 0x0 0
[ 0xe24] H2C_REQ_THROT_0 0x2008000 33587200
[ 0xe28] H2C_ALN_DBG_REG0_0 0x0 0
[ 0x1004] C2H_MM_CONTROL_0 0x0 0
[ 0x1008] C2H_MM_CONTROL_1 0x0 0
[ 0x100c] C2H_MM_CONTROL_2 0x0 0
[ 0x1040] C2H_MM_STATUS_0 0x0 0
[ 0x1044] C2H_MM_STATUS_1 0x0 0
[ 0x1048] C2H_MM_CMPL_DSC_CNT_0 0x0 0
[ 0x1054] C2H_MM_ERR_CODE_EN_MASK_0 0x0 0
[ 0x1058] C2H_MM_ERR_CODE_0 0x0 0
[ 0x105c] C2H_MM_ERR_INFO_0 0x0 0
[ 0x10c0] C2H_MM_PERF_MON_CTRL_0 0x0 0
[ 0x10c4] C2H_MM_PERF_MON_CY_CNT_0 0x0 0
[ 0x10c8] C2H_MM_PERF_MON_CY_CNT_1 0x0 0
[ 0x10cc] C2H_MM_PERF_MON_DATA_CNT_0 0x0 0
[ 0x10d0] C2H_MM_PERF_MON_DATA_CNT_1 0x0 0
[ 0x10e8] C2H_MM_DBG_INFO_0 0x10002 65538
[ 0x10ec] C2H_MM_DBG_INFO_1 0x0 0
[ 0x1204] H2C_MM_CONTROL_0 0x0 0
[ 0x1208] H2C_MM_CONTROL_1 0x0 0
[ 0x120c] H2C_MM_CONTROL_2 0x0 0
[ 0x1240] H2C_MM_STATUS_0 0x0 0
[ 0x1248] H2C_MM_CMPL_DSC_CNT_0 0x0 0
[ 0x1254] H2C_MM_ERR_CODE_EN_MASK_0 0x0 0
[ 0x1258] H2C_MM_ERR_CODE_0 0x0 0
[ 0x125c] H2C_MM_ERR_INFO_0 0x0 0
[ 0x12c0] H2C_MM_PERF_MON_CTRL_0 0x0 0
[ 0x12c4] H2C_MM_PERF_MON_CY_CNT_0 0x0 0
[ 0x12c8] H2C_MM_PERF_MON_CY_CNT_1 0x0 0
[ 0x12cc] H2C_MM_PERF_MON_DATA_CNT_0 0x0 0
[ 0x12d0] H2C_MM_PERF_MON_DATA_CNT_1 0x0 0
[ 0x12e8] H2C_MM_DBG_INFO_0 0x10002 65538
[ 0x12ec] H2C_MM_REQ_THROT_0 0x8000 32768
QEP Config¶
This file provides information of QEP driver configuration modes.
Command:
# cat /sys/kernel/debug/qep_dev/<BDF>/qep_config
Sample Output:
rs_fec_en = 1
num_rx_queues = 32
num_tx_queues = 32
num_msix = 32
rx_desc_rng_sz_idx = 6
rx_desc_rng_sz = 512
tx_desc_rng_sz_idx = 6
tx_desc_rng_sz = 512
rx_buf_sz_idx = 0
rx_buf_sz = 4096
cmpl_rng_sz_idx = 6
cmpl_rng_sz = 512
rx_int_cnt = 7
tx_int_cnt = 8
rx_napi_cnt = 1
Queues¶
This directory tree is dynamic and populates following files corresponding to C2H, H2C and CMPT queue, up to max number of configured queues.
- cntxt: Software and Hardware Context of queue
- desc: Raw descriptor queue
- info: Queue info
Command:
# cat /sys/kernel/debug/qep_dev/<BDF>/queues/0/c2h/cntxt
Sample Output:
SOFTWARE CTXT:
Interrupt Aggregation 0x0 0
Interrupt Vector 0x0 0
Descriptor Ring Base Addr (High) 0x0 0
Descriptor Ring Base Addr (Low) 0x0 0
Is Memory Mapped 0x0 0
Marker Disable 0x0 0
IRQ Request 0x0 0
Writeback Error Sent 0x0 0
Error 0x0 0
Interrupt No Last 0x0 0
Port Id 0x0 0
Interrupt Enable 0x0 0
Writeback Enable 0x0 0
MM Channel 0x0 0
Bypass Enable 0x0 0
Descriptor Size 0x0 0
Ring Size 0x0 0
Fetch Max 0x0 0
Address Translation 0x0 0
Write back/Intr Interval 0x0 0
Write back/Intr Check 0x0 0
Fetch Credit Enable 0x0 0
Queue Enable 0x0 0
Function Id 0x0 0
IRQ Arm 0x0 0
PIDX 0x0 0
HARDWARE CTXT:
Fetch Pending 0x0 0
Eviction Pending 0x0 0
Queue Invalid No Desc Pending 0x0 0
Descriptors Pending 0x0 0
Credits Consumed 0x0 0
CIDX 0x0 0
CREDIT CTXT:
Credit 0x0 0
PREFETCH CTXT:
Valid 0x1 1
Software Credit 0x0 0
In Prefetch 0x0 0
Prefetch Enable 0x0 0
Error 0x0 0
Port Id 0x0 0
Buffer Size Index 0x0 0
Bypass 0x1 1
Command:
# cat /sys/kernel/debug/qep_dev/<BDF>/queues/0/c2h/desc
Sample Output:
qdma<BDF> C2H online
0: 0x000000006aa1f187 fd6a8000 00000000 fl pg 0x0000000071455f1a, 0xfd6a8000.
1: 0x00000000b7d618da febb1000 00000000 fl pg 0x0000000028483ae2, 0xfebb1000.
2: 0x00000000a0f9bf20 febb2000 00000000 fl pg 0x00000000d5e084cf, 0xfebb2000.
3: 0x000000008918eec6 febb3000 00000000 fl pg 0x00000000caf8e96b, 0xfebb3000.
4: 0x00000000741948e4 febb4000 00000000 fl pg 0x00000000b31af22d, 0xfebb4000.
5: 0x000000004d1b5523 febb5000 00000000 fl pg 0x00000000356c6bbc, 0xfebb5000.
6: 0x000000008788ce59 febb6000 00000000 fl pg 0x00000000a50cfdc1, 0xfebb6000.
7: 0x00000000b2aa835a febb7000 00000000 fl pg 0x00000000404dcc75, 0xfebb7000.
8: 0x00000000d129951d febb8000 00000000 fl pg 0x000000006173829b, 0xfebb8000.
9: 0x00000000232b0fd2 febb9000 00000000 fl pg 0x0000000075f482f7, 0xfebb9000.
10: 0x0000000071e37a26 febba000 00000000 fl pg 0x00000000fdaf0e1d, 0xfebba000.
11: 0x0000000057c39ec0 febbb000 00000000 fl pg 0x000000008d30a629, 0xfebbb000.
12: 0x00000000510527e1 febbc000 00000000 fl pg 0x000000008b2579c9, 0xfebbc000.
13: 0x00000000173256c3 febbd000 00000000 fl pg 0x00000000e74d9680, 0xfebbd000.
14: 0x000000000bfc6f23 febbe000 00000000 fl pg 0x00000000043175f7, 0xfebbe000.
15: 0x0000000011d89b1f febbf000 00000000 fl pg 0x00000000cf880570, 0xfebbf000.
16: 0x00000000468878c6 febc0000 00000000 fl pg 0x00000000705ca1b3, 0xfebc0000.
17: 0x000000003d18c38d febc1000 00000000 fl pg 0x0000000026c30f03, 0xfebc1000.
18: 0x0000000071fa88d6 febc2000 00000000 fl pg 0x000000007ce83fbb, 0xfebc2000.
19: 0x000000007e310128 febc3000 00000000 fl pg 0x00000000dc135311, 0xfebc3000.
20: 0x00000000e9e0a082 febc4000 00000000 fl pg 0x00000000154daf72, 0xfebc4000.
21: 0x000000002861bb6a febc5000 00000000 fl pg 0x00000000f0d1d24b, 0xfebc5000.
22: 0x0000000023ecf4ad febc6000 00000000 fl pg 0x00000000ed52f163, 0xfebc6000.
23: 0x000000006f9f9fc5 febc7000 00000000 fl pg 0x00000000dcbe0a81, 0xfebc7000.
24: 0x00000000486aee6b febc8000 00000000 fl pg 0x0000000029b2b828, 0xfebc8000.
25: 0x0000000061d63939 febc9000 00000000 fl pg 0x000000006e1c0974, 0xfebc9000.
26: 0x00000000c3fd73b0 febca000 00000000 fl pg 0x00000000132d889e, 0xfebca000.
27: 0x000000006b3991a5 febcb000 00000000 fl pg 0x000000001a393d1f, 0xfebcb000.
28: 0x00000000af9e465f febcc000 00000000 fl pg 0x00000000248a76b4, 0xfebcc000.
29: 0x00000000a21b2950 febcd000 00000000 fl pg 0x00000000f472b488, 0xfebcd000.
30: 0x0000000033684e7c fec74000 00000000 fl pg 0x000000002b1f23ae, 0xfec74000.
31: 0x00000000e92fe51c fed1a000 00000000 fl pg 0x00000000973ff4b5, 0xfed1a000.
32: 0x00000000a397aa82 fef5e000 00000000 fl pg 0x000000007cbac437, 0xfef5e000.
33: 0x000000009c596917 ffefe000 00000000 fl pg 0x000000003ea2a6c1, 0xffefe000.
34: 0x00000000cf6e9280 ffeff000 00000000 fl pg 0x00000000eafa20c1, 0xffeff000.
35: 0x0000000076a2580f fff00000 00000000 fl pg 0x00000000781c7b8c, 0xfff00000.
36: 0x00000000867fd055 fff01000 00000000 fl pg 0x0000000029c1c738, 0xfff01000.
37: 0x000000003bf610a8 fff02000 00000000 fl pg 0x00000000c1749cb3, 0xfff02000.
38: 0x0000000036926e55 fff03000 00000000 fl pg 0x0000000023aaf292, 0xfff03000.
39: 0x00000000035de23a fff04000 00000000 fl pg 0x00000000e50a6602, 0xfff04000.
40: 0x00000000cab86967 fff05000 00000000 fl pg 0x000000009b1f0eb7, 0xfff05000.
41: 0x000000005a199f9b fff06000 00000000 fl pg 0x000000006061dea5, 0xfff06000.
42: 0x00000000da8e43d1 fff07000 00000000 fl pg 0x000000008f3a9169, 0xfff07000.
43: 0x00000000bac48ba0 fff08000 00000000 fl pg 0x0000000088e74184, 0xfff08000.
44: 0x00000000dc4e11de fff09000 00000000 fl pg 0x0000000060215acf, 0xfff09000.
45: 0x000000009d1ff27b fff0a000 00000000 fl pg 0x00000000d300d0d6, 0xfff0a000.
46: 0x00000000fbcd1956 fff0b000 00000000 fl pg 0x00000000de232461, 0xfff0b000.
47: 0x000000004044ad81 fff0c000 00000000 fl pg 0x000000004edaae89, 0xfff0c000.
48: 0x00000000acebdd16 fff0d000 00000000 fl pg 0x00000000b348b0a6, 0xfff0d000.
49: 0x0000000043754f12 fff0e000 00000000 fl pg 0x00000000422249ae, 0xfff0e000.
50: 0x00000000c4de7a69 fff0f000 00000000 fl pg 0x0000000037e81e66, 0xfff0f000.
51: 0x0000000007036988 fff10000 00000000 fl pg 0x00000000e3e51208, 0xfff10000.
52: 0x00000000aaaed1b5 fff11000 00000000 fl pg 0x000000002e9348dc, 0xfff11000.
53: 0x00000000e3554df9 fff12000 00000000 fl pg 0x00000000258912ad, 0xfff12000.
54: 0x00000000f51eeccd fff13000 00000000 fl pg 0x00000000f88209b5, 0xfff13000.
55: 0x00000000fb2ee4f6 fff14000 00000000 fl pg 0x00000000d741a392, 0xfff14000.
56: 0x00000000f023891e fff15000 00000000 fl pg 0x000000007f416543, 0xfff15000.
57: 0x000000002edb61da fff16000 00000000 fl pg 0x0000000034eae13e, 0xfff16000.
58: 0x000000006bba4b41 fff17000 00000000 fl pg 0x00000000c67f2751, 0xfff17000.
59: 0x00000000c5f32af6 fff18000 00000000 fl pg 0x00000000ee0b1f61, 0xfff18000.
60: 0x000000004a84f72d fff19000 00000000 fl pg 0x000000007ba5234c, 0xfff19000.
61: 0x00000000a2f5f16f fff1a000 00000000 fl pg 0x00000000b472b88f, 0xfff1a000.
62: 0x00000000bf95d2d1 fff1b000 00000000 fl pg 0x00000000022e6c38, 0xfff1b000.
63: 0x000000003fee78c0 fff1c000 00000000 fl pg 0x00000000fda1005d, 0xfff1c000.
64: 0x000000005b0328b2 fff1d000 00000000 fl pg 0x00000000adc12620, 0xfff1d000.
65: 0x000000008fbb7e62 fff1e000 00000000 fl pg 0x00000000ddcb4d12, 0xfff1e000.
66: 0x00000000989804ae fff1f000 00000000 fl pg 0x0000000046695846, 0xfff1f000.
67: 0x00000000f5112c09 fff20000 00000000 fl pg 0x00000000e4bda50e, 0xfff20000.
68: 0x0000000065c2c93c fff21000 00000000 fl pg 0x00000000adfd647e, 0xfff21000.
69: 0x000000008ae36288 fff22000 00000000 fl pg 0x000000000aecec83, 0xfff22000.
70: 0x000000004145b1dc fff23000 00000000 fl pg 0x00000000bb5e6c61, 0xfff23000.
71: 0x000000007893e92e fff24000 00000000 fl pg 0x00000000d57cfd5e, 0xfff24000.
72: 0x00000000551df4ec fff25000 00000000 fl pg 0x00000000bb5490dd, 0xfff25000.
73: 0x000000004ea255fc fff26000 00000000 fl pg 0x00000000fd1571f6, 0xfff26000.
74: 0x00000000ebf399d2 fff27000 00000000 fl pg 0x00000000c4a92d2c, 0xfff27000.
75: 0x0000000008d4d451 fff28000 00000000 fl pg 0x000000000cfdca51, 0xfff28000.
76: 0x000000000479a516 fff29000 00000000 fl pg 0x0000000091fd540d, 0xfff29000.
77: 0x00000000f6ab14f1 fff2a000 00000000 fl pg 0x000000008db0b0f0, 0xfff2a000.
78: 0x000000009d0dab41 fff2b000 00000000 fl pg 0x000000003ed08887, 0xfff2b000.
79: 0x000000001fb712d3 fff2c000 00000000 fl pg 0x00000000ee528bea, 0xfff2c000.
80: 0x000000007f017761 fff2d000 00000000 fl pg 0x00000000e869edbb, 0xfff2d000.
81: 0x000000000208e883 fff2e000 00000000 fl pg 0x000000004595663f, 0xfff2e000.
82: 0x0000000074068f87 fff2f000 00000000 fl pg 0x000000009ff48fc9, 0xfff2f000.
83: 0x000000003871b663 fff30000 00000000 fl pg 0x00000000bfaedac4, 0xfff30000.
84: 0x000000000e348245 fff31000 00000000 fl pg 0x000000000abeab86, 0xfff31000.
85: 0x00000000fac3cea8 fff32000 00000000 fl pg 0x00000000221dc88f, 0xfff32000.
86: 0x00000000f7ce9dc8 fff33000 00000000 fl pg 0x00000000592edf92, 0xfff33000.
87: 0x000000005abfedb3 fff34000 00000000 fl pg 0x000000001a3ef255, 0xfff34000.
88: 0x000000000906b006 fff35000 00000000 fl pg 0x0000000053c47172, 0xfff35000.
89: 0x0000000037ba01d5 fff36000 00000000 fl pg 0x000000009d69968e, 0xfff36000.
90: 0x00000000d3d6a458 fff37000 00000000 fl pg 0x0000000025207cd0, 0xfff37000.
91: 0x0000000036c177f3 fff38000 00000000 fl pg 0x00000000a52b2172, 0xfff38000.
92: 0x000000009c951621 fff39000 00000000 fl pg 0x0000000041501f5e, 0xfff39000.
93: 0x00000000a35a7edc fff3a000 00000000 fl pg 0x00000000edb2d272, 0xfff3a000.
94: 0x000000001e09c6f1 fff3b000 00000000 fl pg 0x00000000bfd503c8, 0xfff3b000.
95: 0x00000000e2ef2d95 fff3c000 00000000 fl pg 0x00000000f4a81278, 0xfff3c000.
96: 0x000000000816697e fff3d000 00000000 fl pg 0x00000000642ee081, 0xfff3d000.
97: 0x00000000d33f977d fff3e000 00000000 fl pg 0x00000000bf934ead, 0xfff3e000.
98: 0x00000000087ccbcd fff3f000 00000000 fl pg 0x000000006831547b, 0xfff3f000.
99: 0x0000000045f44140 fff40000 00000000 fl pg 0x00000000d2d25992, 0xfff40000.
100: 0x0000000050271f34 fff41000 00000000 fl pg 0x00000000af409bd4, 0xfff41000.
101: 0x00000000d07db9bc fff42000 00000000 fl pg 0x00000000327c99a2, 0xfff42000.
102: 0x00000000a3b929ed fff43000 00000000 fl pg 0x000000007b85f24c, 0xfff43000.
103: 0x000000009ea2b450 fff44000 00000000 fl pg 0x00000000ee4a39ee, 0xfff44000.
104: 0x00000000b69b29d0 fff45000 00000000 fl pg 0x000000005cbe4c0f, 0xfff45000.
105: 0x0000000009e9ef65 fff46000 00000000 fl pg 0x000000006abf75ec, 0xfff46000.
106: 0x0000000083927409 fff47000 00000000 fl pg 0x00000000262afe2e, 0xfff47000.
107: 0x00000000010f6680 fff48000 00000000 fl pg 0x0000000079608f1d, 0xfff48000.
108: 0x0000000095bcf7ec fff49000 00000000 fl pg 0x000000007c0e4deb, 0xfff49000.
109: 0x0000000074cde63c fff4a000 00000000 fl pg 0x00000000c24e26ef, 0xfff4a000.
110: 0x000000001a4bc2ce fff4b000 00000000 fl pg 0x00000000c8cb76c3, 0xfff4b000.
111: 0x00000000a1b2de10 fff4c000 00000000 fl pg 0x00000000389e56ed, 0xfff4c000.
112: 0x000000008a6b2623 fff4d000 00000000 fl pg 0x000000007f3b2e7d, 0xfff4d000.
113: 0x00000000f58f1a09 fff4e000 00000000 fl pg 0x00000000d38b722c, 0xfff4e000.
114: 0x000000009cd5971e fff4f000 00000000 fl pg 0x0000000009164fc5, 0xfff4f000.
115: 0x00000000b5e08387 fff50000 00000000 fl pg 0x000000003e1d9ef0, 0xfff50000.
116: 0x000000004ef66b48 fff51000 00000000 fl pg 0x000000008e6d003e, 0xfff51000.
117: 0x00000000d40f4180 fff52000 00000000 fl pg 0x000000004b38cf50, 0xfff52000.
118: 0x000000002d7168b4 fff53000 00000000 fl pg 0x000000002d3f0e7f, 0xfff53000.
119: 0x0000000092330a30 fff54000 00000000 fl pg 0x000000006541fc71, 0xfff54000.
120: 0x0000000089fdfe56 fff55000 00000000 fl pg 0x0000000079178c2d, 0xfff55000.
121: 0x000000003a9c6fb2 fff56000 00000000 fl pg 0x00000000f5a3bf80, 0xfff56000.
122: 0x00000000cc18f5f5 fff57000 00000000 fl pg 0x0000000061eec35c, 0xfff57000.
123: 0x00000000e3581293 fff58000 00000000 fl pg 0x00000000547c04d1, 0xfff58000.
124: 0x00000000642da53e fff59000 00000000 fl pg 0x000000008304295a, 0xfff59000.
125: 0x000000002d65f709 fff5a000 00000000 fl pg 0x0000000023edaf82, 0xfff5a000.
126: 0x000000004e98fb7e fff5b000 00000000 fl pg 0x0000000067909d3c, 0xfff5b000.
127: 0x00000000cbabb291 fbd73000 00000000 fl pg 0x000000001c8a090f, 0xfbd73000.
128: 0x00000000459c8935 fefe2000 00000000 fl pg 0x000000008b699f2e, 0xfefe2000.
129: 0x000000008e5f15e0 fefdd000 00000000 fl pg 0x00000000cda946ac, 0xfefdd000.
130: 0x000000004011d957 fefdc000 00000000 fl pg 0x0000000076f16fdb, 0xfefdc000.
131: 0x00000000922ee251 fefdb000 00000000 fl pg 0x000000007a0b1648, 0xfefdb000.
132: 0x000000004a356395 fefda000 00000000 fl pg 0x00000000d0053b87, 0xfefda000.
133: 0x0000000056821382 fefd9000 00000000 fl pg 0x00000000e0ec958d, 0xfefd9000.
134: 0x00000000577372b6 fefd8000 00000000 fl pg 0x00000000dd7f997e, 0xfefd8000.
135: 0x00000000b2689929 fefd7000 00000000 fl pg 0x0000000085e1c070, 0xfefd7000.
136: 0x000000005b837793 fefd6000 00000000 fl pg 0x000000005dc7406a, 0xfefd6000.
137: 0x0000000007ebc1b0 fefd5000 00000000 fl pg 0x00000000291d4108, 0xfefd5000.
138: 0x0000000075fabeb4 fefd4000 00000000 fl pg 0x00000000ea78f332, 0xfefd4000.
139: 0x000000002a815696 fefd3000 00000000 fl pg 0x00000000f2dc6daa, 0xfefd3000.
140: 0x000000003c537573 fefd2000 00000000 fl pg 0x000000001786fb40, 0xfefd2000.
141: 0x0000000034e14392 fefd1000 00000000 fl pg 0x0000000002de665d, 0xfefd1000.
142: 0x000000005745d53d fefd0000 00000000 fl pg 0x0000000026600f82, 0xfefd0000.
143: 0x000000000be87243 fefcf000 00000000 fl pg 0x000000008d0631c7, 0xfefcf000.
144: 0x00000000bf5ef83c fefce000 00000000 fl pg 0x00000000249d38d5, 0xfefce000.
145: 0x00000000f76cdb60 fefcd000 00000000 fl pg 0x000000007c2103a5, 0xfefcd000.
146: 0x000000003e985285 fefcc000 00000000 fl pg 0x000000003e14beed, 0xfefcc000.
147: 0x000000007e2ea469 fefcb000 00000000 fl pg 0x00000000d5d919b4, 0xfefcb000.
148: 0x000000001c7cd2d4 fefca000 00000000 fl pg 0x00000000b909497c, 0xfefca000.
149: 0x000000009e1dcb23 fefc9000 00000000 fl pg 0x000000008965a177, 0xfefc9000.
150: 0x00000000efbf001e fefc8000 00000000 fl pg 0x000000008907f011, 0xfefc8000.
151: 0x00000000c1de3d8f fefc7000 00000000 fl pg 0x00000000336775ae, 0xfefc7000.
152: 0x0000000095b7bd41 fefc6000 00000000 fl pg 0x00000000f41c9bfd, 0xfefc6000.
153: 0x000000009d0f8583 fefc5000 00000000 fl pg 0x0000000003abeb3d, 0xfefc5000.
154: 0x000000008fb77c91 fefc4000 00000000 fl pg 0x00000000b9803ec3, 0xfefc4000.
155: 0x00000000b77494c6 fefc3000 00000000 fl pg 0x000000006398a580, 0xfefc3000.
156: 0x000000008476ed24 fefc2000 00000000 fl pg 0x00000000ab6d1241, 0xfefc2000.
157: 0x00000000f6fdba4e fefc1000 00000000 fl pg 0x000000005e9e7565, 0xfefc1000.
158: 0x00000000a4f94945 fefc0000 00000000 fl pg 0x00000000c25a7d53, 0xfefc0000.
159: 0x00000000e6c9c254 fefbf000 00000000 fl pg 0x00000000c8261f15, 0xfefbf000.
160: 0x000000008417abc2 fefbe000 00000000 fl pg 0x00000000c03fb7df, 0xfefbe000.
161: 0x000000000d1fd371 fefbd000 00000000 fl pg 0x00000000d0905a78, 0xfefbd000.
162: 0x000000004eeb8353 fefbc000 00000000 fl pg 0x00000000d2722ac9, 0xfefbc000.
163: 0x00000000ad6c7a3a fefbb000 00000000 fl pg 0x000000004636ee0b, 0xfefbb000.
164: 0x000000003b5dce1d fefba000 00000000 fl pg 0x00000000cdc2d8ee, 0xfefba000.
165: 0x00000000eedc01d4 fefb9000 00000000 fl pg 0x00000000bebbfa9a, 0xfefb9000.
166: 0x00000000462335c9 fefb8000 00000000 fl pg 0x00000000b5e75a59, 0xfefb8000.
167: 0x00000000c0bc5496 fefb7000 00000000 fl pg 0x00000000b7e2704d, 0xfefb7000.
168: 0x00000000e8650713 fefb6000 00000000 fl pg 0x000000005f02c49f, 0xfefb6000.
169: 0x000000003701c63c fefb5000 00000000 fl pg 0x000000005daab0a2, 0xfefb5000.
170: 0x00000000a346194a fefb4000 00000000 fl pg 0x00000000cdcd7cd1, 0xfefb4000.
171: 0x00000000a56af157 fefb3000 00000000 fl pg 0x0000000032b3a2f3, 0xfefb3000.
172: 0x00000000f401ca68 fefb2000 00000000 fl pg 0x000000002961eca0, 0xfefb2000.
173: 0x000000001ee0469a fefb1000 00000000 fl pg 0x0000000056b56253, 0xfefb1000.
174: 0x00000000bcd5ddc1 fefb0000 00000000 fl pg 0x0000000025ec4c4f, 0xfefb0000.
175: 0x000000001845f474 fefaf000 00000000 fl pg 0x0000000068867bd6, 0xfefaf000.
176: 0x000000004dfd3162 fefae000 00000000 fl pg 0x000000003ae2cd59, 0xfefae000.
177: 0x00000000033ec682 fefad000 00000000 fl pg 0x00000000321d81be, 0xfefad000.
178: 0x000000004c1122c3 fefac000 00000000 fl pg 0x0000000052d718dd, 0xfefac000.
179: 0x00000000f278cef8 fefab000 00000000 fl pg 0x00000000caf24191, 0xfefab000.
180: 0x0000000096999c57 fefaa000 00000000 fl pg 0x0000000030e7e5c4, 0xfefaa000.
181: 0x00000000d16d68ef fefa9000 00000000 fl pg 0x0000000073624514, 0xfefa9000.
182: 0x00000000519cc4cb fefa8000 00000000 fl pg 0x000000003cb905b4, 0xfefa8000.
183: 0x00000000c8e93f24 fefa7000 00000000 fl pg 0x00000000fd1f73e2, 0xfefa7000.
184: 0x000000000db79799 fefa6000 00000000 fl pg 0x000000005c953d1f, 0xfefa6000.
185: 0x000000008bbfc774 fefa5000 00000000 fl pg 0x00000000fe499e8c, 0xfefa5000.
186: 0x000000009f6e14fb fefa4000 00000000 fl pg 0x00000000a18d17f8, 0xfefa4000.
187: 0x000000001eaf2bd1 fefa3000 00000000 fl pg 0x000000000b64d9ce, 0xfefa3000.
188: 0x00000000d6056110 fefa2000 00000000 fl pg 0x0000000054d2e261, 0xfefa2000.
189: 0x0000000028e5276c fefa1000 00000000 fl pg 0x000000008d53b30f, 0xfefa1000.
190: 0x00000000d3b6ded9 fefa0000 00000000 fl pg 0x00000000313b02ca, 0xfefa0000.
191: 0x00000000f79a40df fef9f000 00000000 fl pg 0x00000000ae276382, 0xfef9f000.
192: 0x000000004a8bdc42 fef9e000 00000000 fl pg 0x000000000b0b58a7, 0xfef9e000.
193: 0x00000000a3b564d2 fef9d000 00000000 fl pg 0x000000009f4b3c3d, 0xfef9d000.
194: 0x00000000a3b6d9de fef9c000 00000000 fl pg 0x0000000085537bd5, 0xfef9c000.
195: 0x00000000151e9de7 fef9b000 00000000 fl pg 0x00000000683e76d7, 0xfef9b000.
196: 0x00000000b92070df fef9a000 00000000 fl pg 0x00000000b1aa0334, 0xfef9a000.
197: 0x000000009afbdc17 fef99000 00000000 fl pg 0x0000000019befe40, 0xfef99000.
198: 0x000000005e5fa87a fef98000 00000000 fl pg 0x00000000423f859b, 0xfef98000.
199: 0x00000000d23f2107 fef97000 00000000 fl pg 0x00000000e00a58f0, 0xfef97000.
200: 0x0000000062098e48 fef96000 00000000 fl pg 0x000000001248bf05, 0xfef96000.
201: 0x00000000378a3162 fef95000 00000000 fl pg 0x0000000010b223e0, 0xfef95000.
202: 0x000000003f7db279 fef94000 00000000 fl pg 0x0000000040d512ed, 0xfef94000.
203: 0x00000000c6a4ad52 fef93000 00000000 fl pg 0x000000000e4a0bc4, 0xfef93000.
204: 0x000000008b03ab96 fef92000 00000000 fl pg 0x000000001071ef96, 0xfef92000.
205: 0x0000000038268294 fef91000 00000000 fl pg 0x00000000c54cb066, 0xfef91000.
206: 0x0000000072da0dd2 fef90000 00000000 fl pg 0x00000000c7a4b78e, 0xfef90000.
207: 0x00000000a22b2826 fef8f000 00000000 fl pg 0x00000000218c3d30, 0xfef8f000.
208: 0x00000000272cf153 fef8e000 00000000 fl pg 0x000000009872caa1, 0xfef8e000.
209: 0x0000000011474a45 fef8d000 00000000 fl pg 0x00000000cf81392a, 0xfef8d000.
210: 0x0000000012a6d1aa fef8c000 00000000 fl pg 0x0000000050c35a32, 0xfef8c000.
211: 0x000000009f2f9926 fef8b000 00000000 fl pg 0x0000000013a14adc, 0xfef8b000.
212: 0x000000004ffdf93c fef8a000 00000000 fl pg 0x00000000dfeafb34, 0xfef8a000.
213: 0x0000000042879d6d fef89000 00000000 fl pg 0x000000004833376b, 0xfef89000.
214: 0x0000000004cfd9c2 fef88000 00000000 fl pg 0x00000000cda1ef4a, 0xfef88000.
215: 0x000000004b4391d0 fef87000 00000000 fl pg 0x00000000ad93cb98, 0xfef87000.
216: 0x00000000ea6c7040 fef86000 00000000 fl pg 0x000000009ab25b95, 0xfef86000.
217: 0x00000000015c62f9 fef85000 00000000 fl pg 0x0000000066a4b0ff, 0xfef85000.
218: 0x000000006c07b5a0 fef84000 00000000 fl pg 0x00000000638e2f79, 0xfef84000.
219: 0x00000000b8bf8f84 fef83000 00000000 fl pg 0x00000000d7a9ac2b, 0xfef83000.
220: 0x0000000020db9179 fef82000 00000000 fl pg 0x00000000bbb27430, 0xfef82000.
221: 0x00000000397f8e23 fef81000 00000000 fl pg 0x0000000052d87b72, 0xfef81000.
222: 0x00000000f8087f74 fef80000 00000000 fl pg 0x0000000060ca3983, 0xfef80000.
223: 0x00000000776fcf37 fef7f000 00000000 fl pg 0x00000000b026abbc, 0xfef7f000.
224: 0x000000002e6393f4 fef7e000 00000000 fl pg 0x00000000951a2811, 0xfef7e000.
225: 0x0000000048b6e062 fef7d000 00000000 fl pg 0x00000000b5ea442f, 0xfef7d000.
226: 0x0000000026499a36 fef7c000 00000000 fl pg 0x00000000354f0317, 0xfef7c000.
227: 0x000000005f968ddc fef7b000 00000000 fl pg 0x0000000097e15fdb, 0xfef7b000.
228: 0x000000004e20a040 fef7a000 00000000 fl pg 0x00000000abcdb337, 0xfef7a000.
229: 0x0000000023995422 fef79000 00000000 fl pg 0x0000000023318420, 0xfef79000.
230: 0x00000000a7d10dbc fef78000 00000000 fl pg 0x00000000d519faeb, 0xfef78000.
231: 0x000000007a4a2ffe fef77000 00000000 fl pg 0x00000000b469f9b7, 0xfef77000.
232: 0x00000000afcf0c8f fef76000 00000000 fl pg 0x0000000024a32e0d, 0xfef76000.
233: 0x00000000709610e5 fef75000 00000000 fl pg 0x000000001e411836, 0xfef75000.
234: 0x0000000055e69ea0 fef74000 00000000 fl pg 0x00000000a3927249, 0xfef74000.
235: 0x0000000034ba757f fef73000 00000000 fl pg 0x00000000edb22b17, 0xfef73000.
236: 0x00000000bed2703b fef72000 00000000 fl pg 0x0000000024217615, 0xfef72000.
237: 0x000000005c84f74d fef71000 00000000 fl pg 0x0000000002c68aff, 0xfef71000.
238: 0x0000000058c62a0e fef70000 00000000 fl pg 0x00000000dfb6a039, 0xfef70000.
239: 0x00000000aaf4cdfd fef6f000 00000000 fl pg 0x000000008fa5633b, 0xfef6f000.
240: 0x000000000e32ed84 fef6e000 00000000 fl pg 0x00000000b3b69bab, 0xfef6e000.
241: 0x000000004d8698a1 fef6d000 00000000 fl pg 0x00000000620f094f, 0xfef6d000.
242: 0x00000000a9a1008b fef6c000 00000000 fl pg 0x000000002311efef, 0xfef6c000.
243: 0x0000000031730af9 fef6b000 00000000 fl pg 0x00000000cf1844bc, 0xfef6b000.
244: 0x000000004dbf02fc fef6a000 00000000 fl pg 0x000000005e7d1138, 0xfef6a000.
245: 0x000000009507010e fef69000 00000000 fl pg 0x00000000cf510927, 0xfef69000.
246: 0x0000000036b160db fef68000 00000000 fl pg 0x000000002f00920c, 0xfef68000.
247: 0x0000000070438635 fef67000 00000000 fl pg 0x0000000046162ff7, 0xfef67000.
248: 0x00000000ac43ac83 fef66000 00000000 fl pg 0x00000000f2f9d994, 0xfef66000.
249: 0x000000001b9801ad fef65000 00000000 fl pg 0x000000000ecc35ff, 0xfef65000.
250: 0x00000000ae015209 fef64000 00000000 fl pg 0x00000000568ff027, 0xfef64000.
251: 0x00000000fe0abafb fef63000 00000000 fl pg 0x0000000059baa8de, 0xfef63000.
252: 0x0000000010034aaf fef62000 00000000 fl pg 0x00000000d5de51c9, 0xfef62000.
253: 0x000000000b1630f0 fef61000 00000000 fl pg 0x000000001f22e466, 0xfef61000.
254: 0x000000008ce332a1 fef60000 00000000 fl pg 0x00000000714b8a6e, 0xfef60000.
255: 0x00000000a1561d62 fef5f000 00000000 fl pg 0x00000000964db961, 0xfef5f000.
256: 0x00000000dc863162 febce000 00000000 fl pg 0x000000005cf8af61, 0xfebce000.
257: 0x00000000baa6d09a febcf000 00000000 fl pg 0x0000000070ceaaaa, 0xfebcf000.
258: 0x00000000a3589a9a febd0000 00000000 fl pg 0x0000000047b853c6, 0xfebd0000.
259: 0x000000001ceb3344 febd1000 00000000 fl pg 0x0000000036abfe52, 0xfebd1000.
260: 0x00000000db5755ab febd2000 00000000 fl pg 0x00000000219694af, 0xfebd2000.
261: 0x00000000887f56a9 febd3000 00000000 fl pg 0x000000008d1543bf, 0xfebd3000.
262: 0x00000000b2f8348c febd4000 00000000 fl pg 0x0000000033dd2025, 0xfebd4000.
263: 0x0000000026a7f2ba febd5000 00000000 fl pg 0x00000000edb74ae1, 0xfebd5000.
264: 0x000000000f9bfb97 febd6000 00000000 fl pg 0x000000007ac55594, 0xfebd6000.
265: 0x0000000011b23739 febd7000 00000000 fl pg 0x000000006ae392e2, 0xfebd7000.
266: 0x00000000545c0ba3 febd8000 00000000 fl pg 0x00000000885fd524, 0xfebd8000.
267: 0x00000000ce4a967c febd9000 00000000 fl pg 0x00000000a920d330, 0xfebd9000.
268: 0x0000000001898ec2 febda000 00000000 fl pg 0x00000000ab6b8f30, 0xfebda000.
269: 0x000000000666a4d1 febdb000 00000000 fl pg 0x00000000eb09a379, 0xfebdb000.
270: 0x00000000f7272eb1 febdc000 00000000 fl pg 0x00000000a0b616df, 0xfebdc000.
271: 0x000000003e6b83ce febdd000 00000000 fl pg 0x00000000dedcc323, 0xfebdd000.
272: 0x0000000048d32794 febde000 00000000 fl pg 0x00000000a29911d1, 0xfebde000.
273: 0x0000000078f2b658 febdf000 00000000 fl pg 0x0000000098f944d2, 0xfebdf000.
274: 0x00000000a8b239ce febe0000 00000000 fl pg 0x00000000038e8bea, 0xfebe0000.
275: 0x000000002a876ebd febe1000 00000000 fl pg 0x00000000312fd9cf, 0xfebe1000.
276: 0x00000000c3b2edc6 febe2000 00000000 fl pg 0x000000003c698426, 0xfebe2000.
277: 0x00000000cbd127a7 febe3000 00000000 fl pg 0x00000000254dc77c, 0xfebe3000.
278: 0x000000001696dd5a febe4000 00000000 fl pg 0x00000000265d5389, 0xfebe4000.
279: 0x00000000728a83f3 febe5000 00000000 fl pg 0x00000000efa682d8, 0xfebe5000.
280: 0x0000000097a251d4 febe6000 00000000 fl pg 0x0000000058bc7982, 0xfebe6000.
281: 0x000000008b7f2f8e febe7000 00000000 fl pg 0x0000000010eb4f56, 0xfebe7000.
282: 0x00000000cdd77361 febe8000 00000000 fl pg 0x00000000da277518, 0xfebe8000.
283: 0x00000000a06f0bdb febe9000 00000000 fl pg 0x00000000515fc237, 0xfebe9000.
284: 0x00000000996d2833 febea000 00000000 fl pg 0x0000000067c7fbf5, 0xfebea000.
285: 0x000000004e40705c febeb000 00000000 fl pg 0x00000000b96f7976, 0xfebeb000.
286: 0x00000000bcbbb5c9 febec000 00000000 fl pg 0x000000003e4c3f7a, 0xfebec000.
287: 0x00000000279b1327 febed000 00000000 fl pg 0x000000009eabdd59, 0xfebed000.
288: 0x0000000084a6ae47 febee000 00000000 fl pg 0x000000004e3667d7, 0xfebee000.
289: 0x00000000ea3e5790 febef000 00000000 fl pg 0x0000000017921f02, 0xfebef000.
290: 0x000000007386a79e febf0000 00000000 fl pg 0x000000001cafe9e9, 0xfebf0000.
291: 0x000000009b0eab2f febf1000 00000000 fl pg 0x0000000089eb87a2, 0xfebf1000.
292: 0x00000000cc55b94e febf2000 00000000 fl pg 0x000000001b00e4e5, 0xfebf2000.
293: 0x00000000d5a4ad6e febf3000 00000000 fl pg 0x00000000d3859a10, 0xfebf3000.
294: 0x0000000015e0e19f febf4000 00000000 fl pg 0x0000000051b7c441, 0xfebf4000.
295: 0x00000000968e2a23 febf5000 00000000 fl pg 0x00000000f4116536, 0xfebf5000.
296: 0x00000000246f418a febf6000 00000000 fl pg 0x00000000cb8d6c40, 0xfebf6000.
297: 0x00000000ef0f7aa9 febf7000 00000000 fl pg 0x00000000bed66e92, 0xfebf7000.
298: 0x000000008bb0f81b febf8000 00000000 fl pg 0x0000000040620b6f, 0xfebf8000.
299: 0x00000000b81f03d6 febf9000 00000000 fl pg 0x00000000fe785379, 0xfebf9000.
300: 0x0000000018f3da32 febfa000 00000000 fl pg 0x0000000048f99050, 0xfebfa000.
301: 0x00000000c27ae1b4 febfb000 00000000 fl pg 0x000000001f40f6bc, 0xfebfb000.
302: 0x00000000a2e36035 febfc000 00000000 fl pg 0x0000000075052a23, 0xfebfc000.
303: 0x000000003ac6f7ba febfd000 00000000 fl pg 0x000000009443d940, 0xfebfd000.
304: 0x00000000b67bd23d febfe000 00000000 fl pg 0x0000000025ddd7c8, 0xfebfe000.
305: 0x0000000018faf57d febff000 00000000 fl pg 0x00000000cdb6907c, 0xfebff000.
306: 0x00000000688f5926 fec00000 00000000 fl pg 0x0000000027e14e45, 0xfec00000.
307: 0x000000000f7c8e9f fec01000 00000000 fl pg 0x00000000d549c1c4, 0xfec01000.
308: 0x000000001d648b69 fec02000 00000000 fl pg 0x0000000081e21207, 0xfec02000.
309: 0x00000000c7a45d4f fec03000 00000000 fl pg 0x00000000b4a42f5d, 0xfec03000.
310: 0x0000000051651ee1 fec04000 00000000 fl pg 0x00000000dde07497, 0xfec04000.
311: 0x0000000086116c8b fec05000 00000000 fl pg 0x000000004b26cadf, 0xfec05000.
312: 0x000000008b465277 fec06000 00000000 fl pg 0x00000000ebaba84c, 0xfec06000.
313: 0x00000000b28d72d9 fec07000 00000000 fl pg 0x00000000bd17514a, 0xfec07000.
314: 0x000000004b7b855c fec08000 00000000 fl pg 0x000000007e0519ed, 0xfec08000.
315: 0x0000000078e31052 fec09000 00000000 fl pg 0x000000002794f721, 0xfec09000.
316: 0x0000000014299778 fec0a000 00000000 fl pg 0x00000000cebb231d, 0xfec0a000.
317: 0x00000000f9f86866 fec0b000 00000000 fl pg 0x00000000ac6a8726, 0xfec0b000.
318: 0x00000000cb5d45fa fec0c000 00000000 fl pg 0x00000000bd455917, 0xfec0c000.
319: 0x000000008f853190 fec0d000 00000000 fl pg 0x00000000fff91b3d, 0xfec0d000.
320: 0x000000009943daed fec0e000 00000000 fl pg 0x00000000228ee22e, 0xfec0e000.
321: 0x00000000e40a72c5 fec0f000 00000000 fl pg 0x000000006174532a, 0xfec0f000.
322: 0x00000000aa538bcd fec10000 00000000 fl pg 0x0000000051c40789, 0xfec10000.
323: 0x0000000031ec01a5 fec11000 00000000 fl pg 0x00000000bd1bc9e7, 0xfec11000.
324: 0x000000003eca721f fec12000 00000000 fl pg 0x00000000aa3ffe27, 0xfec12000.
325: 0x000000000f4ae385 fec13000 00000000 fl pg 0x000000006525b735, 0xfec13000.
326: 0x000000008af58b3a fec14000 00000000 fl pg 0x00000000fcfa29c6, 0xfec14000.
327: 0x000000008deb2ccc fec15000 00000000 fl pg 0x00000000ab3e40a8, 0xfec15000.
328: 0x0000000083457b74 fec16000 00000000 fl pg 0x00000000c1c3a03e, 0xfec16000.
329: 0x00000000010080af fec17000 00000000 fl pg 0x000000001a3e20d5, 0xfec17000.
330: 0x00000000185aea85 fec18000 00000000 fl pg 0x00000000110acbf6, 0xfec18000.
331: 0x000000000e268864 fec19000 00000000 fl pg 0x00000000b8f670ff, 0xfec19000.
332: 0x0000000069e06a54 fec1a000 00000000 fl pg 0x000000000b111102, 0xfec1a000.
333: 0x000000008e58a4cc fec1b000 00000000 fl pg 0x000000002de92791, 0xfec1b000.
334: 0x00000000c0902646 fec1c000 00000000 fl pg 0x00000000ccb7389e, 0xfec1c000.
335: 0x000000006c8295e2 fec1d000 00000000 fl pg 0x000000005fea4797, 0xfec1d000.
336: 0x00000000613daffc fec1e000 00000000 fl pg 0x000000001faa6587, 0xfec1e000.
337: 0x000000009621c34b fec1f000 00000000 fl pg 0x000000000b95472d, 0xfec1f000.
338: 0x00000000d902eac1 fec20000 00000000 fl pg 0x000000001fb4d381, 0xfec20000.
339: 0x000000005da55a84 fec21000 00000000 fl pg 0x00000000bd0d82cc, 0xfec21000.
340: 0x00000000a4f61b5d fec22000 00000000 fl pg 0x0000000086c5bb00, 0xfec22000.
341: 0x000000005cec53ed fec23000 00000000 fl pg 0x0000000022978727, 0xfec23000.
342: 0x00000000bf7f2731 fec24000 00000000 fl pg 0x00000000a36139dd, 0xfec24000.
343: 0x00000000825ec465 fec25000 00000000 fl pg 0x000000002c56d7e3, 0xfec25000.
344: 0x000000002b94ca37 fec26000 00000000 fl pg 0x00000000c2a6fc54, 0xfec26000.
345: 0x000000007f3325d6 fec27000 00000000 fl pg 0x0000000085fe79a7, 0xfec27000.
346: 0x000000003280f360 fec28000 00000000 fl pg 0x00000000f6074d48, 0xfec28000.
347: 0x000000001268a4d8 fec29000 00000000 fl pg 0x00000000fc5474d5, 0xfec29000.
348: 0x00000000fe70e37b fec2a000 00000000 fl pg 0x000000005524c5d1, 0xfec2a000.
349: 0x000000004d5a7249 fec2b000 00000000 fl pg 0x00000000a806a567, 0xfec2b000.
350: 0x0000000060388f08 fec2c000 00000000 fl pg 0x00000000cfe40233, 0xfec2c000.
351: 0x0000000007cdd136 fec2d000 00000000 fl pg 0x000000008d4f0c41, 0xfec2d000.
352: 0x00000000b3525d57 fec2e000 00000000 fl pg 0x000000002f7458d3, 0xfec2e000.
353: 0x00000000517206f3 fec2f000 00000000 fl pg 0x00000000f5977389, 0xfec2f000.
354: 0x0000000072d778b2 fec30000 00000000 fl pg 0x00000000693f8d1c, 0xfec30000.
355: 0x0000000017931852 fec31000 00000000 fl pg 0x00000000a0874cce, 0xfec31000.
356: 0x00000000ffd3a45b fec32000 00000000 fl pg 0x0000000094325c8d, 0xfec32000.
357: 0x00000000195efe85 fec33000 00000000 fl pg 0x00000000dd0833a2, 0xfec33000.
358: 0x00000000fc3102f1 fec38000 00000000 fl pg 0x00000000ca6003e2, 0xfec38000.
359: 0x00000000d4ed50b9 fec39000 00000000 fl pg 0x0000000073be6a43, 0xfec39000.
360: 0x00000000f7d2842d fec3a000 00000000 fl pg 0x000000001fb20b26, 0xfec3a000.
361: 0x00000000fb782804 fec3b000 00000000 fl pg 0x00000000b2017665, 0xfec3b000.
362: 0x000000007781d858 fec3c000 00000000 fl pg 0x000000000f3b819d, 0xfec3c000.
363: 0x0000000034de1ea7 fec3d000 00000000 fl pg 0x00000000bded3bf0, 0xfec3d000.
364: 0x00000000f5999d0a fec3e000 00000000 fl pg 0x0000000070a28853, 0xfec3e000.
365: 0x00000000d224cce2 fec3f000 00000000 fl pg 0x00000000ec544dc6, 0xfec3f000.
366: 0x0000000055ebf8ae fec40000 00000000 fl pg 0x000000003840acfd, 0xfec40000.
367: 0x00000000571e5231 fec41000 00000000 fl pg 0x00000000f406320f, 0xfec41000.
368: 0x00000000bc40cbba fec42000 00000000 fl pg 0x00000000fdb5eff8, 0xfec42000.
369: 0x000000007f2971ca fec43000 00000000 fl pg 0x00000000d8a92c8d, 0xfec43000.
370: 0x000000001e756e4c fec44000 00000000 fl pg 0x00000000f6999a9d, 0xfec44000.
371: 0x00000000a30a91c3 fec45000 00000000 fl pg 0x0000000026fadcd4, 0xfec45000.
372: 0x00000000fd661361 fec46000 00000000 fl pg 0x000000006394be41, 0xfec46000.
373: 0x00000000219a84bc fec47000 00000000 fl pg 0x00000000c08a5c6d, 0xfec47000.
374: 0x000000004686f23f fec48000 00000000 fl pg 0x000000003d70a400, 0xfec48000.
375: 0x00000000065c1cb7 fec49000 00000000 fl pg 0x000000008f88a848, 0xfec49000.
376: 0x00000000e6476c6e fec4a000 00000000 fl pg 0x00000000b950ab85, 0xfec4a000.
377: 0x000000002255bdab fec4b000 00000000 fl pg 0x000000009c8ea342, 0xfec4b000.
378: 0x000000007102e24a fec4c000 00000000 fl pg 0x00000000694bab12, 0xfec4c000.
379: 0x00000000bcf6a2fd fec4d000 00000000 fl pg 0x00000000a4a16789, 0xfec4d000.
380: 0x00000000d943f58a fec4e000 00000000 fl pg 0x000000003e3bb969, 0xfec4e000.
381: 0x00000000784eb60e fec4f000 00000000 fl pg 0x000000006a3f2656, 0xfec4f000.
382: 0x00000000aa65159d fec50000 00000000 fl pg 0x00000000da77a274, 0xfec50000.
383: 0x00000000cea2b1ea fec51000 00000000 fl pg 0x00000000c4fd7917, 0xfec51000.
384: 0x00000000aa715a27 fefe3000 00000000 fl pg 0x00000000fe3fdd21, 0xfefe3000.
385: 0x0000000095881b79 fefe4000 00000000 fl pg 0x000000004fdf7fa5, 0xfefe4000.
386: 0x00000000174b42aa fefe5000 00000000 fl pg 0x00000000ad052ba4, 0xfefe5000.
387: 0x0000000078984f6a fefe6000 00000000 fl pg 0x000000006b335952, 0xfefe6000.
388: 0x000000004b0a92dd fefe7000 00000000 fl pg 0x00000000ea87b9f9, 0xfefe7000.
389: 0x00000000630cf3b9 fefe8000 00000000 fl pg 0x00000000df43ef6f, 0xfefe8000.
390: 0x00000000800b26f9 fefe9000 00000000 fl pg 0x0000000082f30ec9, 0xfefe9000.
391: 0x000000001dd7d375 fefea000 00000000 fl pg 0x000000002103b244, 0xfefea000.
392: 0x00000000963c137f fefeb000 00000000 fl pg 0x0000000017d5ac87, 0xfefeb000.
393: 0x00000000682e1be0 fefec000 00000000 fl pg 0x000000004ac0dd64, 0xfefec000.
394: 0x000000000d7b5583 fefed000 00000000 fl pg 0x000000009f0f6e20, 0xfefed000.
395: 0x0000000085a1c2e8 fefee000 00000000 fl pg 0x0000000026c403db, 0xfefee000.
396: 0x0000000093d3e5fb fefef000 00000000 fl pg 0x00000000720c92ae, 0xfefef000.
397: 0x000000005932236c feff0000 00000000 fl pg 0x000000009b1be99d, 0xfeff0000.
398: 0x00000000d4e1551d feff1000 00000000 fl pg 0x00000000cd8236bb, 0xfeff1000.
399: 0x00000000bec1773d feff2000 00000000 fl pg 0x000000004a30573a, 0xfeff2000.
400: 0x00000000c4d1ce78 feff3000 00000000 fl pg 0x00000000a52fd821, 0xfeff3000.
401: 0x00000000186803f4 feff4000 00000000 fl pg 0x000000009d0f3eee, 0xfeff4000.
402: 0x000000007621b63d feff5000 00000000 fl pg 0x000000003cb5b88a, 0xfeff5000.
403: 0x0000000043138ad9 feff6000 00000000 fl pg 0x00000000f8125846, 0xfeff6000.
404: 0x00000000cc2ef726 feff7000 00000000 fl pg 0x000000006a71a472, 0xfeff7000.
405: 0x00000000cebd2c2a feff8000 00000000 fl pg 0x000000003992f3ea, 0xfeff8000.
406: 0x00000000d962c864 feff9000 00000000 fl pg 0x00000000b9581ec2, 0xfeff9000.
407: 0x000000001b8c3fb0 feffa000 00000000 fl pg 0x00000000cc5a8fe4, 0xfeffa000.
408: 0x00000000268618aa feffb000 00000000 fl pg 0x000000002cadfc0d, 0xfeffb000.
409: 0x00000000779cb521 feffc000 00000000 fl pg 0x0000000023518d97, 0xfeffc000.
410: 0x00000000b4492a41 feffd000 00000000 fl pg 0x000000006ee42171, 0xfeffd000.
411: 0x000000003eb8d488 feffe000 00000000 fl pg 0x0000000009be1ea5, 0xfeffe000.
412: 0x000000002954aa87 fefff000 00000000 fl pg 0x000000007e48a4c6, 0xfefff000.
413: 0x00000000ec94d1c8 ff000000 00000000 fl pg 0x00000000411df489, 0xff000000.
414: 0x00000000ad870a41 ff001000 00000000 fl pg 0x000000004932d999, 0xff001000.
415: 0x000000008402ac3a ff002000 00000000 fl pg 0x00000000312041ee, 0xff002000.
416: 0x0000000059123403 ff003000 00000000 fl pg 0x0000000086c267ec, 0xff003000.
417: 0x000000008998df9d ff004000 00000000 fl pg 0x000000006a173008, 0xff004000.
418: 0x0000000045430712 ff005000 00000000 fl pg 0x000000009a9b6a59, 0xff005000.
419: 0x000000001ce8cb0c ff006000 00000000 fl pg 0x00000000210b0264, 0xff006000.
420: 0x000000000364c907 ff007000 00000000 fl pg 0x00000000ad77d75f, 0xff007000.
421: 0x00000000c7195eed ff008000 00000000 fl pg 0x00000000d5e93bfe, 0xff008000.
422: 0x00000000b936d087 ff009000 00000000 fl pg 0x00000000f36a51cd, 0xff009000.
423: 0x00000000d4f3cb5a ff00a000 00000000 fl pg 0x00000000656936e8, 0xff00a000.
424: 0x000000001e723c13 ff00b000 00000000 fl pg 0x00000000e01cc819, 0xff00b000.
425: 0x000000008968157a ff00c000 00000000 fl pg 0x00000000103608e6, 0xff00c000.
426: 0x00000000de097134 ff00d000 00000000 fl pg 0x000000009c4f3ecd, 0xff00d000.
427: 0x00000000baf85466 ff00e000 00000000 fl pg 0x000000001ab0721c, 0xff00e000.
428: 0x000000009a166113 ff00f000 00000000 fl pg 0x000000005aab9f4a, 0xff00f000.
429: 0x0000000090fe1238 ff010000 00000000 fl pg 0x000000002b5313df, 0xff010000.
430: 0x000000002f70b324 ff011000 00000000 fl pg 0x00000000a4559cb2, 0xff011000.
431: 0x00000000c1d3cce0 ff012000 00000000 fl pg 0x000000009e886e43, 0xff012000.
432: 0x000000009f9dc11b ff013000 00000000 fl pg 0x00000000d320018d, 0xff013000.
433: 0x00000000d1b5049a ff014000 00000000 fl pg 0x000000008d5141a7, 0xff014000.
434: 0x000000001dda1d6f ff015000 00000000 fl pg 0x00000000054bae34, 0xff015000.
435: 0x0000000000427111 ff016000 00000000 fl pg 0x000000006c2ecf50, 0xff016000.
436: 0x000000008ccb45e2 ff017000 00000000 fl pg 0x000000009f12364f, 0xff017000.
437: 0x000000005cc39ecc ff018000 00000000 fl pg 0x0000000087c30f11, 0xff018000.
438: 0x0000000037eab932 ff019000 00000000 fl pg 0x00000000eb96d7c1, 0xff019000.
439: 0x000000006f275fe9 ff01a000 00000000 fl pg 0x00000000e1e1a7be, 0xff01a000.
440: 0x000000000dfc9b08 ff01b000 00000000 fl pg 0x00000000cc0c80fa, 0xff01b000.
441: 0x00000000c0bd1041 ff01c000 00000000 fl pg 0x00000000048965e0, 0xff01c000.
442: 0x000000005d329948 ff01d000 00000000 fl pg 0x0000000083fecb3f, 0xff01d000.
443: 0x00000000209cf7e4 ff01e000 00000000 fl pg 0x000000002d559591, 0xff01e000.
444: 0x0000000060d4fe43 ff01f000 00000000 fl pg 0x00000000200f54f2, 0xff01f000.
445: 0x00000000335b526e ff020000 00000000 fl pg 0x00000000fea6c564, 0xff020000.
446: 0x0000000063ebe5b0 ff021000 00000000 fl pg 0x00000000b7edd2ab, 0xff021000.
447: 0x00000000d6744e7e ff022000 00000000 fl pg 0x00000000f02efea6, 0xff022000.
448: 0x00000000bca2be88 ff023000 00000000 fl pg 0x00000000591b5873, 0xff023000.
449: 0x00000000be3cc258 ff024000 00000000 fl pg 0x0000000048f61a57, 0xff024000.
450: 0x0000000016808fc5 ff025000 00000000 fl pg 0x00000000fa38c25b, 0xff025000.
451: 0x000000005b7610f3 ff026000 00000000 fl pg 0x00000000f20e67ef, 0xff026000.
452: 0x00000000b1ff3031 ff027000 00000000 fl pg 0x000000002df6f5b0, 0xff027000.
453: 0x00000000e00e6488 ff028000 00000000 fl pg 0x00000000bef4ac5c, 0xff028000.
454: 0x0000000080ecead5 ff029000 00000000 fl pg 0x0000000017de0cbe, 0xff029000.
455: 0x00000000abd422e7 ff02a000 00000000 fl pg 0x0000000069643fcb, 0xff02a000.
456: 0x000000009cbe5589 ff02b000 00000000 fl pg 0x00000000e4f68310, 0xff02b000.
457: 0x0000000026cd40db ff02c000 00000000 fl pg 0x000000004a7d5df8, 0xff02c000.
458: 0x00000000e2381b67 ff02d000 00000000 fl pg 0x000000009eb6b8fe, 0xff02d000.
459: 0x000000009be26a41 ff02e000 00000000 fl pg 0x000000004070044b, 0xff02e000.
460: 0x0000000008d52bff ff02f000 00000000 fl pg 0x000000001f231197, 0xff02f000.
461: 0x0000000004681733 ff030000 00000000 fl pg 0x000000005b576acb, 0xff030000.
462: 0x00000000ea3e3cff ff031000 00000000 fl pg 0x0000000017324c44, 0xff031000.
463: 0x00000000dee6d804 ff032000 00000000 fl pg 0x00000000c3b51e6a, 0xff032000.
464: 0x0000000032d4ad32 ff033000 00000000 fl pg 0x000000004f4f4ef2, 0xff033000.
465: 0x000000005f3b4758 ff034000 00000000 fl pg 0x00000000f4184c42, 0xff034000.
466: 0x00000000459e8c72 ff035000 00000000 fl pg 0x00000000b0264556, 0xff035000.
467: 0x000000001c979548 ff036000 00000000 fl pg 0x00000000983cd154, 0xff036000.
468: 0x00000000c29d474c ff037000 00000000 fl pg 0x0000000062887229, 0xff037000.
469: 0x00000000514f1089 ff038000 00000000 fl pg 0x000000007765ddc0, 0xff038000.
470: 0x000000005ff883fa ff039000 00000000 fl pg 0x00000000d7bf82a4, 0xff039000.
471: 0x000000004d549d43 ff03a000 00000000 fl pg 0x00000000d0930a2a, 0xff03a000.
472: 0x0000000052f33bd1 ff03b000 00000000 fl pg 0x000000007c8dec8a, 0xff03b000.
473: 0x00000000d20e3191 ff03c000 00000000 fl pg 0x0000000096fb1413, 0xff03c000.
474: 0x00000000ae52e37f ff03d000 00000000 fl pg 0x00000000bfd744bc, 0xff03d000.
475: 0x00000000b18537ac ff03e000 00000000 fl pg 0x00000000258b6cb8, 0xff03e000.
476: 0x00000000e12899f7 ff03f000 00000000 fl pg 0x000000003c747a35, 0xff03f000.
477: 0x000000008e2e6f52 ff040000 00000000 fl pg 0x0000000079abb688, 0xff040000.
478: 0x000000009b97efa7 ff041000 00000000 fl pg 0x00000000fedb05c7, 0xff041000.
479: 0x000000005b4be6e1 ff042000 00000000 fl pg 0x00000000dc6465d2, 0xff042000.
480: 0x000000003d6c2c66 ff043000 00000000 fl pg 0x000000005a1ab090, 0xff043000.
481: 0x00000000fe9f793f ff044000 00000000 fl pg 0x00000000169353eb, 0xff044000.
482: 0x00000000b563250b ff045000 00000000 fl pg 0x0000000036e24950, 0xff045000.
483: 0x000000009d6fd0a9 ff046000 00000000 fl pg 0x00000000b3137d01, 0xff046000.
484: 0x000000002fad22b4 ff047000 00000000 fl pg 0x00000000a9c016ff, 0xff047000.
485: 0x0000000097d31bab ff048000 00000000 fl pg 0x00000000708438ab, 0xff048000.
486: 0x000000007f94db4c ff049000 00000000 fl pg 0x00000000cf578b5c, 0xff049000.
487: 0x000000005397f496 ff04a000 00000000 fl pg 0x00000000285f88ad, 0xff04a000.
488: 0x00000000eb675440 ff04b000 00000000 fl pg 0x0000000085ab5744, 0xff04b000.
489: 0x0000000096e8747d ff04c000 00000000 fl pg 0x0000000063d3d0e1, 0xff04c000.
490: 0x00000000f02babda ff04d000 00000000 fl pg 0x00000000f8875525, 0xff04d000.
491: 0x00000000ac697dea ff04e000 00000000 fl pg 0x00000000e08c1794, 0xff04e000.
492: 0x0000000080cd6ebb ff04f000 00000000 fl pg 0x0000000014e99ae5, 0xff04f000.
493: 0x000000005fda61b4 ff050000 00000000 fl pg 0x000000009308a59d, 0xff050000.
494: 0x0000000080c495bd ff051000 00000000 fl pg 0x00000000fcdceb99, 0xff051000.
495: 0x000000000bbbf7c7 ff052000 00000000 fl pg 0x00000000bb0d125d, 0xff052000.
496: 0x00000000fd010f73 ff053000 00000000 fl pg 0x0000000066506dca, 0xff053000.
497: 0x0000000059edadfd ff054000 00000000 fl pg 0x000000004df8f1fa, 0xff054000.
498: 0x0000000068b443c0 ff055000 00000000 fl pg 0x00000000d75c2c31, 0xff055000.
499: 0x000000005e210b98 ff056000 00000000 fl pg 0x00000000fc688782, 0xff056000.
500: 0x00000000e8d3fd86 ff057000 00000000 fl pg 0x000000009be7f48a, 0xff057000.
501: 0x000000002e1d8cea ff058000 00000000 fl pg 0x00000000bb819371, 0xff058000.
502: 0x0000000072463503 ff059000 00000000 fl pg 0x000000004b5414ca, 0xff059000.
503: 0x0000000094579981 ff05a000 00000000 fl pg 0x00000000947a9072, 0xff05a000.
504: 0x00000000076d052d ff05b000 00000000 fl pg 0x000000006b0edbb1, 0xff05b000.
505: 0x0000000045a76465 ff05c000 00000000 fl pg 0x0000000095dd1a1d, 0xff05c000.
506: 0x000000001fe7a47e ff05d000 00000000 fl pg 0x000000006b1a05d5, 0xff05d000.
507: 0x00000000cedf2bdf ff05e000 00000000 fl pg 0x00000000a96fd2ba, 0xff05e000.
508: 0x000000007da9f04a ff05f000 00000000 fl pg 0x00000000d5f0fbd3, 0xff05f000.
509: 0x0000000045eb77ac ff060000 00000000 fl pg 0x0000000065ec84c2, 0xff060000.
510: 0x000000005d848af9 ff061000 00000000 fl pg 0x00000000efa81e57, 0xff061000.
CMPL STATUS: 0x000000005eec6eba 00000000 00000000
data 0: 0x00000000f981533d 00000000 00000000
Command:
# cat /sys/kernel/debug/qep_dev/<BDF>/queues/0/c2h/info
Sample Output:
qdma<BDF>-ST-0 C2H online
STM-N¶
This file prints a snapshot of STM-N errors, drops, status and statistics. After every read, the underlying registers get cleared.
Command:
# cat /sys/kernel/debug/qep_dev/<BDF>/stmn
Sample Output:
STMN version Minor:2 Major:0 BlcokID:0
***********Status***********
Last Drop Axis response : drop_code:0 num_desc:1 num_pkt:1 accept:0 sim_byp:0 qid:0 reg_val:1
First Drop Axis response : drop_code:0 num_desc:0 num_pkt:0 accept:0 sim_byp:0 qid:0 reg_val:0
Dropping Queue Type : accept_sim_byp:0 accept_not_byp:0 drop_cache_byp:0 drop_sim_byp:0 drop_not_byp:0
Dropping Queue cause : drop_sim_byp_len:0 drop_sim_byp_avl:0 drop_sim_byp_init:0 drop_qid_err:0 drop_qid_not_st:0 drop_qid_not_en:0
C2h Flags: last:0 cmp:0 not_last:0 drop:0 max_qid:0
***********Error***********
s_axis_err 0x0
m_axis_err 0x0
dsc_sts_err 0x0
crdt_bypout_err 0x0
c2h_dsc_sts_err 0x0
c2h_dsc_str_wr_err 0x0
c2h_dsc_str_rd_err 0x0
h2c_dsc_sts_err 0x0
h2c_dsc_str_wr_err 0x0
h2c_dsc_str_rd_err 0x0
C2H Desc Err : err:0 qinv:0 irq_arm:0 mm:0 byp:0 qen:0 port_id:0 avl:0 qid:0
H2C Desc Err : err:0 qinv:0 irq_arm:0 mm:0 byp:0 qen:0 port_id:0 avl:0 qid:0
C2H Desc Byp Err : error:0 st_mm:0 mrkr_rsp:0 dsc_sz:0 port_id:0 func:0 cidx:0 qid:0
H2C Desc Byp Err : error:0 st_mm:0 mrkr_rsp:0 dsc_sz:0 port_id:0 func:0 cidx:0 qid:0
***********Statistics***********
STMN_STATS_AXIS_SLAVE
s_axis_pkt_in_cnt 0
s_axis_pkt_accept_cnt 0
s_axis_byte_accept_cnt 0
s_axis_pkt_drop_cnt 0
s_axis_byte_drop_cnt 0
qdma_pkt_accept_cnt 0
qdma_byte_accept_cnt 0
qdma_pkt_drop_cnt 0
qdma_byte_drop_cnt 0
s_axis_active 0
s_axis_idle 73012191936
s_axis_pause 0
qdma_axis_c2h_active 0
qdma_axis_c2h_idle 73012191936
qdma_axis_c2h_pause 0
qdma_axis_c2h_cmpt_active 0
qdma_axis_c2h_cmpt_idle 73012191936
qdma_axis_c2h_cmpt_pause 0
qdma_axis_c2h_dmawr_cmp_cnt 0
c2h_cmpt_fifo_avg_cnt 0
qdma_c2h_sts_fifo_avg_cnt 0
STMN_STATS_AXIS_MASTER
m_axis_pkt_cnt 0
m_axis_byte_cnt 0
m_axis_active 0
m_axis_idle 73012191936
m_axis_pause 0
h2c_meta_fifo_avg_cnt 0
STMN_STATS_DESC_STATS
dsc_sts_c2h_cnt 0
dsc_sts_h2c_cnt 0
dsc_sts_c2h_avl_cnt 0
dsc_sts_h2c_avl_cnt 0
dsc_sts_c2h_fifo_avg_cnt 0
dsc_sts_h2c_fifo_avg_cnt 0
STMN_STATS_CREDT_BYPOUT
crdt_in_c2h_vld_cnt 0
crdt_in_h2c_vld_cnt 0
crdt_in_c2h_cnt 0
crdt_in_h2c_cnt 0
byp_out_c2h_cnt 0
byp_out_h2c_cnt 0
c2h_crdt_fifo_avg_cnt 0
h2c_crdt_fifo_avg_cnt 0
c2h_byp_out_fifo_avg_cnt 0
h2c_byp_out_fifo_avg_cnt 0
FIFO_MAX_FILL_LEVEL
c2h_cmpt 0
qdma_c2h_sts 0
h2c_meta 0
c2h_dsc_sts 0
h2c_dsc_sts 0
c2h_crdt 0
h2c_crdt 0
c2h_byp_out 0
h2c_byp_out 0
TM_DSC_MIN_MAX
c2h_min_avl 0
c2h_max_avl 0
h2c_min_avl 0
h2c_max_avl 0
***********Memory and IDLE Status***********
s_axis 0xffffffff
m_axis 0xffffffff
dsc_sts 0xffffffff
crdt_bypout 0xffffffff
c2h_dsc_sts 0xffffffff
c2h_dsc_str_wr 0xffffffff
c2h_dsc_str_rd 0xffffffff
h2c_dsc_sts 0xffffffff
h2c_dsc_str_wr 0xffffffff
h2c_dsc_str_rd 0xffffffff
qid qen byp init irq_arm rst err mm sts_avl dsc_avl
C2H TM STS RAM
0 0 0 0 0 0 0 0 0x0 0x0
1 0 0 0 0 0 0 0 0x0 0x0
2 0 0 0 0 0 0 0 0x0 0x0
3 0 0 0 0 0 0 0 0x0 0x0
4 0 0 0 0 0 0 0 0x0 0x0
5 0 0 0 0 0 0 0 0x0 0x0
6 0 0 0 0 0 0 0 0x0 0x0
7 0 0 0 0 0 0 0 0x0 0x0
8 0 0 0 0 0 0 0 0x0 0x0
9 0 0 0 0 0 0 0 0x0 0x0
10 0 0 0 0 0 0 0 0x0 0x0
11 0 0 0 0 0 0 0 0x0 0x0
12 0 0 0 0 0 0 0 0x0 0x0
13 0 0 0 0 0 0 0 0x0 0x0
14 0 0 0 0 0 0 0 0x0 0x0
15 0 0 0 0 0 0 0 0x0 0x0
16 0 0 0 0 0 0 0 0x0 0x0
17 0 0 0 0 0 0 0 0x0 0x0
18 0 0 0 0 0 0 0 0x0 0x0
19 0 0 0 0 0 0 0 0x0 0x0
20 0 0 0 0 0 0 0 0x0 0x0
21 0 0 0 0 0 0 0 0x0 0x0
22 0 0 0 0 0 0 0 0x0 0x0
23 0 0 0 0 0 0 0 0x0 0x0
24 0 0 0 0 0 0 0 0x0 0x0
25 0 0 0 0 0 0 0 0x0 0x0
26 0 0 0 0 0 0 0 0x0 0x0
27 0 0 0 0 0 0 0 0x0 0x0
28 0 0 0 0 0 0 0 0x0 0x0
29 0 0 0 0 0 0 0 0x0 0x0
30 0 0 0 0 0 0 0 0x0 0x0
31 0 0 0 0 0 0 0 0x0 0x0
H2C TM STS RAM
0 0 0 0 0 0 0 0 0x40 0x0
1 0 0 0 0 0 0 0 0x40 0x0
2 0 0 0 0 0 0 0 0x40 0x0
3 0 0 0 0 0 0 0 0x40 0x0
4 0 0 0 0 0 0 0 0x40 0x0
5 0 0 0 0 0 0 0 0x40 0x0
6 0 0 0 0 0 0 0 0x40 0x0
7 0 0 0 0 0 0 0 0x40 0x0
8 0 0 0 0 0 0 0 0x40 0x0
9 0 0 0 0 0 0 0 0x40 0x0
10 0 0 0 0 0 0 0 0x40 0x0
11 0 0 0 0 0 0 0 0x40 0x0
12 0 0 0 0 0 0 0 0x40 0x0
13 0 0 0 0 0 0 0 0x40 0x0
14 0 0 0 0 0 0 0 0x40 0x0
15 0 0 0 0 0 0 0 0x40 0x0
16 0 0 0 0 0 0 0 0x40 0x0
17 0 0 0 0 0 0 0 0x40 0x0
18 0 0 0 0 0 0 0 0x40 0x0
19 0 0 0 0 0 0 0 0x40 0x0
20 0 0 0 0 0 0 0 0x40 0x0
21 0 0 0 0 0 0 0 0x40 0x0
22 0 0 0 0 0 0 0 0x40 0x0
23 0 0 0 0 0 0 0 0x40 0x0
24 0 0 0 0 0 0 0 0x40 0x0
25 0 0 0 0 0 0 0 0x40 0x0
26 0 0 0 0 0 0 0 0x40 0x0
27 0 0 0 0 0 0 0 0x40 0x0
28 0 0 0 0 0 0 0 0x40 0x0
29 0 0 0 0 0 0 0 0x40 0x0
30 0 0 0 0 0 0 0 0x40 0x0
31 0 0 0 0 0 0 0 0x40 0x0
qid qen err rst in_arb ptr1 ptr2
C2H Desc Wr RAM
0 0 0 0 0 0 0
1 0 0 0 0 0 0
2 0 0 0 0 0 0
3 0 0 0 0 0 0
4 0 0 0 0 0 0
5 0 0 0 0 0 0
6 0 0 0 0 0 0
7 0 0 0 0 0 0
8 0 0 0 0 0 0
9 0 0 0 0 0 0
10 0 0 0 0 0 0
11 0 0 0 0 0 0
12 0 0 0 0 0 0
13 0 0 0 0 0 0
14 0 0 0 0 0 0
15 0 0 0 0 0 0
16 0 0 0 0 0 0
17 0 0 0 0 0 0
18 0 0 0 0 0 0
19 0 0 0 0 0 0
20 0 0 0 0 0 0
21 0 0 0 0 0 0
22 0 0 0 0 0 0
23 0 0 0 0 0 0
24 0 0 0 0 0 0
25 0 0 0 0 0 0
26 0 0 0 0 0 0
27 0 0 0 0 0 0
28 0 0 0 0 0 0
29 0 0 0 0 0 0
30 0 0 0 0 0 0
31 0 0 0 0 0 0
C2H Desc Rd RAM
0 1 0 0 0 0 0
1 1 0 0 0 0 0
2 1 0 0 0 0 0
3 1 0 0 0 0 0
4 1 0 0 0 0 0
5 1 0 0 0 0 0
6 1 0 0 0 0 0
7 1 0 0 0 0 0
8 1 0 0 0 0 0
9 1 0 0 0 0 0
10 1 0 0 0 0 0
11 1 0 0 0 0 0
12 1 0 0 0 0 0
13 1 0 0 0 0 0
14 1 0 0 0 0 0
15 1 0 0 0 0 0
16 1 0 0 0 0 0
17 1 0 0 0 0 0
18 1 0 0 0 0 0
19 1 0 0 0 0 0
20 1 0 0 0 0 0
21 1 0 0 0 0 0
22 1 0 0 0 0 0
23 1 0 0 0 0 0
24 1 0 0 0 0 0
25 1 0 0 0 0 0
26 1 0 0 0 0 0
27 1 0 0 0 0 0
28 1 0 0 0 0 0
29 1 0 0 0 0 0
30 1 0 0 0 0 0
31 1 0 0 0 0 0
H2C Desc Wr RAM
0 0 0 0 0 0 0
1 0 0 0 0 0 0
2 0 0 0 0 0 0
3 0 0 0 0 0 0
4 0 0 0 0 0 0
5 0 0 0 0 0 0
6 0 0 0 0 0 0
7 0 0 0 0 0 0
8 0 0 0 0 0 0
9 0 0 0 0 0 0
10 0 0 0 0 0 0
11 0 0 0 0 0 0
12 0 0 0 0 0 0
13 0 0 0 0 0 0
14 0 0 0 0 0 0
15 0 0 0 0 0 0
16 0 0 0 0 0 0
17 0 0 0 0 0 0
18 0 0 0 0 0 0
19 0 0 0 0 0 0
20 0 0 0 0 0 0
21 0 0 0 0 0 0
22 0 0 0 0 0 0
23 0 0 0 0 0 0
24 0 0 0 0 0 0
25 0 0 0 0 0 0
26 0 0 0 0 0 0
27 0 0 0 0 0 0
28 0 0 0 0 0 0
29 0 0 0 0 0 0
30 0 0 0 0 0 0
31 0 0 0 0 0 0
H2C Desc Rd RAM
0 1 0 0 0 0 0
1 1 0 0 0 0 0
2 1 0 0 0 0 0
3 1 0 0 0 0 0
4 1 0 0 0 0 0
5 1 0 0 0 0 0
6 1 0 0 0 0 0
7 1 0 0 0 0 0
8 1 0 0 0 0 0
9 1 0 0 0 0 0
10 1 0 0 0 0 0
11 1 0 0 0 0 0
12 1 0 0 0 0 0
13 1 0 0 0 0 0
14 1 0 0 0 0 0
15 1 0 0 0 0 0
16 1 0 0 0 0 0
17 1 0 0 0 0 0
18 1 0 0 0 0 0
19 1 0 0 0 0 0
20 1 0 0 0 0 0
21 1 0 0 0 0 0
22 1 0 0 0 0 0
23 1 0 0 0 0 0
24 1 0 0 0 0 0
25 1 0 0 0 0 0
26 1 0 0 0 0 0
27 1 0 0 0 0 0
28 1 0 0 0 0 0
29 1 0 0 0 0 0
30 1 0 0 0 0 0
31 1 0 0 0 0 0
