手順 1: Vivado ハードウェアデザインの作成および XSA の生成¶

この手順では、ZCU104 Vitis アクセラレーションプラットフォームのハードウェアデザインを作成します。ZCU104 のプリセットデザインから開始し、プラットフォームに必要なペリフェラルを追加して設定します。すべてを設定したら、ハードウェアデザインを XSA にエクスポートします。

プリセットからのベース Vivado プロジェクトの作成¶

Vivado の起動

Linux コンソールで次のコマンド実行します。
```
source <Vitis_Install_Directory>/settings64.sh vivado &
```
zcu104_custom_platform という Vivado プロジェクトを作成します。
- [File] → [Project] → [New] をクリックし、[Next] をクリックします。
- [Project Name] ページで [Project name] に zcu104_custom_platform と入力します。[Next] をクリックします。

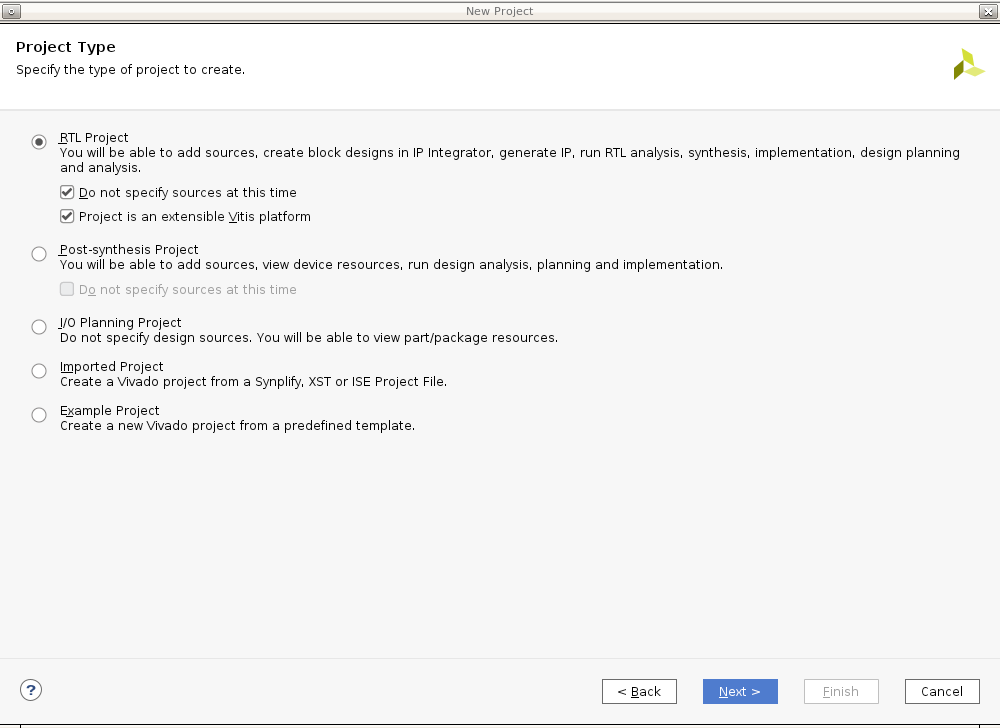

- [Project is an extensible Vitis platform] をオンにします。[Next] をクリックします。
- [Default Part] ページの [Boards] タブで [Zynq UltraScale+ ZCU104 Evaluation Board] を選択します。[Next] をクリックします。
- プロジェクトサマリを確認し、[Finish] をクリックします。
注記: 既存の Vivado プロジェクトをエクステンシブルプラットフォームプロジェクトに変更する必要がある場合は、開いている Vivado デザインの Flow Navigator で [Settings] をクリックし、[General] ページで [Project is an extensible Vitis platform] をオンにします。
ブロックデザインを作成します。
- Flow Navigator で [IP INTEGRATOR] → [Create Block Design] をクリックします。
- (オプション) デザイン名を system に変更します。
- [OK] をクリックします。
MPSoC IP を追加し、ブロックオートメーションを実行して設定します。
- [Diagram] ウィンドウを右クリックし、[Add IP] をクリックします。
- zynq を検索し、IP の検索結果から [Zynq UltraScale+ MPSoC] をダブルクリックします。
- [Run Block Automation] リンクをクリックしてボードプリセットを適用します。[Run Block Automation] ダイアログボックスで次がオンになっていることを確認します。
  - [All Automation]
  - [zynq_ultra_ps_e_0]
  - [Apply Board Presets]
- [OK] をクリックします。MPSoC ブロックは次のようになります。

ここまでの結果

Zynq UltraScale+ MPSoC ブロックを追加し、Vivado のブロックオートメーションを使用して ZCU104 のボードプリセットを適用しました。プリセットには、MPSoC PS ブロックの設定およびピンの割り当てが含まれています。

カスタムボードの場合の操作

カスタムボードの場合は、MPSoC ブロックをダブルクリックして、ボードのハードウェアに応じてパラメーターを設定します。次に、IP ブロックとメタデータを追加して、アクセラレーションカーネルをサポートするベースハードウェアデザインを作成します。

システムデザインのクロックおよびリセットのカスタマイズ¶

v++リンカーを使用すると、カーネルとプラットフォームの間のクロック信号を自動的にリンクできます。プラットフォームで使用可能なクロック信号は、PFM.CLK プロパティでエクスポートされます。

単純なデザインでは、割込み信号はプロセッサの pl_clk で供給できます。ただし、プロセッサには最大 4 つの pl_clk しかなく、それらの位相は揃っていません。

より多くの割り込み信号を供給、または位相を揃えたクロックを供給するには、Clocking Wizard を使用します。

ブロック図に Clocking Wizard を追加して、プラットフォームのクロック信号をイネーブルにします。詳しい手順は次のとおりです。

Clocking Wizard ブロックを追加し、3 つのクロックを生成するよう設定します。
- [Diagram] ウィンドウを右クリックし、[Add IP] をクリックします。
- IP の検索ボックスで Clocking Wizard を検索して追加します。
- clk_wiz_0 IP ブロックをダブルクリックして、[Re-Customize IP] ダイアログボックスを開きます。
- [Output Clocks] タブをクリックします。
- [Output Clock] 列の [clk_out1] から [clk_out3] までのチェックボックスをオンにします。[Output Freq] の [Requested] を次のように設定します。
  - [clk_out1] を [100] MHz に設定します。
  - [clk_out2] を [200] MHz に設定します。
  - [clk_out3] を [400] MHz に設定します。
- ダイアログボックスの下部にある [Reset Type] で [Active Low] をオンにします。
- [OK] をクリックしてダイアログボックスを閉じます。
注記: これで、デザインのクロックシステムを設定できました。Clocking Wizard では、pl_clk が入力クロックとして使用され、ロジックデザイン全体に必要なクロックが生成されます。この単純なデザインでは、100 MHz クロックが axi_lite の制御バスクロックとして使用されます。200 MHz および 400 MHz のクロックは、デザインのリンク段階で DPU AXI インターフェイスクロックおよび DPU コアクロックとして使用されます。作成するデザインに合わせて、クロックの数および周波数を自由に変更できます。クロックのエクスポートは後で設定します。その前に、各クロックのリセット信号を作成する必要があります。リセット信号は、クロックのエクスポート設定で必要です。
これらの 3 つのクロックに対応する 3 つの Processor System Reset ブロックを追加します。
- [Diagram] ウィンドウを右クリックし、[Add IP] をクリックします。
- IP の検索ダイアログボックスで Processor System Reset を検索して追加します。
- リセットモジュールとクロック信号の関係がわかりやすいように、リセットブロックの名前を proc_sys_reset_1 に変更します。
- proc_sys_reset_1 ブロックを選択し、Ctrl + C キーを押してから Ctrl + V キーを押し、モジュールを 2 つ複製します。これらのブロックには、デフォルトで proc_sys_reset_2 および proc_sys_reset_3 という名前が付けられます。
クロックとリセットを接続します。
- [Run Connection Automation] をクリックします。開いたダイアログボックスで、proc_sys_reset ブロックを Clocking Wizard のクロック出力に接続するよう設定します。
- [Run Connection Automation] ダイアログボックスの左側で [All Automation] をオンにします。
- clk_wiz_0 の [clk_in1] を選択し、[Clock Source] を [/zynq_ultra_ps_e_0/pl_clk0] に設定します。
- 各 proc_sys_reset インスタンスの slowest_sync_clk を選択し、[Clock Source] を次のように設定します。
  - proc_sys_reset_1 には [/clk_wiz_0/clk_out1]
  - proc_sys_reset_2 には [/clk_wiz_0/clk_out2]
  - proc_sys_reset_3 には [/clk_wiz_0/clk_out3]
- 各 proc_sys_reset インスタンスの [ext_reset_in] を選択し、[Board Part Interface] を [Custom]、[Select Manual Source] を [/zynq_ultra_ps_e_0/pl_resetn0] に設定します。
- すべてのチェックボックスがオンになっていることを確認し、[OK] をクリックしてダイアログボックスを閉じ、接続を作成します。
- 各 proc_sys_reset インスタンスの dcm_locked 信号をすべて clk_wiz_0 の locked 信号に接続します。
プラットフォームのクロックをイネーブルにします。
- [Platform Setup] ウィンドウをクリックします。
- このウィンドウが開いていない場合は、[Window] → [Platform Setup] をクリックします。
- [Clock] を選択します。
- [clk_wiz_0] の下のすべてのクロック ([clk_out1]、[clk_out2]、[clk_out3]) をオンにします。
- これらのクロックの ID を 0、1、および 2 に変更します。
- [Is Default] 列で [clk_out2] をオンにします。
- これらすべてを設定すると、右下のボックスに「Info: No problem with Clock interface」と表示され、問題がないことが示されます。
注記:
- クロック ID は、0 から開始する必要があります。クロックが 2 つの場合は、ID は 0 と 1 にします。この要件は、v++ リンカーからのものです。
- プラットフォームには、デフォルトクロックが 1 つのみ必要です。ユーザー割り当てがない場合、v++ リンカーによりデフォルトクロックを使用して IP ブロックが接続されます。

割り込みサポートの追加¶

v++リンカーを使用すると、カーネルとプラットフォームの間の割り込み信号を自動的にリンクできます。プラットフォームで使用可能な割り込み信号は、PFM.IRQ プロパティでエクスポートされます。

単純なデザインでは、割り込み信号はプロセッサの pl_ps_irq で供給できます。ただし、供給できる割り込み信号は 16 個までです。より多くの割り込み信号を供給するには、AXI Interrupt Controller を使用できます。AXI Interrupt Controller を制御する AXI HPM0 LPD をイネーブルにし、AXI Interrupt Controller を追加して割り込み信号 Pfm.IRQ をイネーブルにします。詳しい手順は次のとおりです。

AXI Interrupt Controller を制御する AXI HPM0 LPD をイネーブルにします。
- ブロック図で Zynq UltraScale+ MPSoC ブロックをダブルクリックします。
- [PS-PL Configuration] → [PS-PL Interfaces] → [Master Interface] をクリックします。
- [AXI HPM0 LPD] をオンにします。
- [AXI HPM0 LPD] を展開します。[AXI HPM0 LPD Data width] がデフォルトの 32 であることを確認します。
- [AXI HPM0 FPD] および [AXI HPM1 FPD] をオフにします。
- [OK] をクリックして設定を終了します。
注記:
- AXI HPM0 LPD は、主に制御用に使用します。32 ビット制御レジスタの読み出し/書き込みのみが必要です。
- AXI HPM0 FPD および AXI HPM1 FPD は、カーネルで使用するために予約します。ブロック図からこれらを無効にすると、自動接続されるのを回避できます。未使用の AXI インターフェイスは、[Platform Setup] でエクスポートできます。
AXI Interrupt Controller を追加して設定します。
- [Diagram] ウィンドウを右クリックして [Add IP] をクリックし、AXI Interrupt Controller IP を追加します。axi_intc_0 としてインスタンシエートされます。
- AXI Interrupt Controller ブロックをダブルクリックし、[Interrupt Output Connection] を [Single] に変更します。
- [OK] をクリックします。
axi_intc_0 の AXI インターフェイスを PS の AXI HPM0 LPD に接続します。
- [Run Connection Automation] をクリックします。
- 設定を確認します。[axi_intc_0] がオン、[s_axi] は /zynq_ultra_ps_e_0/M_AXI_HPM0_LPD に接続されます。
- [Clock source for Slave interface] および [Clock source for Master interface] を [/clk_wiz_0/clk_out2 (200 MHz)] に設定します。
- [OK] をクリックします。
注記:
- 割り込みコントローラーとほとんどのカーネル IRQ 信号を 1 クロックに同期させるようにします。これが安定性のためベストです。カーネルが異なるクロックで動作している場合は、非同期 IRQ を心配する必要はありません。割り込みコントローラーでは、レベル割り込み信号を使用して非同期 IRQ も処理できます。
割り込みコントローラーの irq を接続します。
- axi_inTC_0.irq を zynq_ultra_ps_e_0.pl_ps_irq[0:0] に接続します。
注記:
- PS の pl_ps_irq に接続する irq 信号が複数ある場合は、concat IP を使用してそれらをバスに連結し、そのバスを pl_ps_irq に接続します。
プラットフォームの割り込み信号をイネーブルにします。
- [Platform Setup] ウィンドウをクリックします。
- [Interrupt] を選択します。
- [axi_intc_0] の下の [intr] をオンにします。
- [Tcl Console] ウィンドウにこの設定に対応する Tcl コマンドが表示されます。
```
set_property PFM.IRQ {intr { id 0 range 32 }} [get_bd_cells /axi_intc_0]
```

IP インテグレーターデザインの接続は次のようになります。

プラットフォームでの AXI インターフェイスのイネーブル¶

PS から AXI マスターインターフェイスをイネーブルにします。
- [Platform Setup] ウィンドウをクリックします。
- [AXI Port] を選択します。
- [zynq_ultra_ps_e_0] の下で [M_AXI_HPM0_FPD] および [M_AXI_HPM1_FPD] をオンにします。[Memport] 列はデフォルトの [M_AXI_GP]、[SP Tag] 列は空のままにします。
注記:
- M_AXI_GP は、汎用 AXI マスターインターフェイスです。
- SP タグは、AXI スレーブインターフェイスにのみ適用されます。
- v++ リンカーにより AXI Interconnect が自動的にインスタンシエートされ、PS の AXI マスターインターフェイスとアクセラレーションカーネルのスレーブインターフェイス間が接続されます。1 つの AXI マスターインターフェイスは、最大 16 個のカーネルに接続できます。
AXI Interconnect で AXI マスターインターフェイスをイネーブルにします。
- [ps8_0_axi_periph] の下で、[M01_AXI] を選択して Shift キーを押しながら [M07_AXI] をクリックし、[M01_AXI] から [M07_AXI] までのマスターインターフェイスを選択します。
- 選択項目を右クリックし、[Enable] をクリックします。
- [Memport] 列はデフォルトの [M_AXI_GP]、[SP Tag] 列は空のままにします。
注記:
- AXI マスターインターフェイスが AXI Interconnect IP からエクスポートされている場合は、v++ では AXI Interconnect の別の段がカスケード接続されることはありません。
- PS の AXI マスターインターフェイスと AXI Interconnect は、プラットフォームにとっては機能的に同等です。
- 通常は、プラットフォーム設計者は必要な数の AXI インターフェイスをプラットフォームにエクスポートする必要があります。使用するインターフェイスは、アプリケーション開発者が決定する必要があります。
PS から AXI スレーブインターフェイスをイネーブルにし、カーネルが DDR メモリにアクセスできるようにします。
- [zynq_ultra_ps_e_0] の下で、Ctrl キーを押しながら [S_AXI_HPC0_FPD]、[S_AXI_HPC1_FPD]、[S_AXI_HP0_FPD]、[S_AXI_HP1_FPD]、[S_AXI_HP2_FPD]、[S_AXI_HP3_FPD] をクリックします。
- 選択項目を右クリックし、[Enable] をクリックします。
- [S_AXI_HPC0_FPD] および [S_AXI_HPC1_FPD] の [Memport] を [S_AXI_HP] に変更します。これらのインターフェイスのコヒーレンシ機能は使用しません。
- リンク段階で v++ により選択できるように、[SP Tag] に HPC0、HPC1、HP0、HP1、HP2、HP3 を入力します。

エミュレーション設定 (オプション)¶

この手順は、エミュレーション可能なプラットフォームを作成する場合にのみ必要です。

コンポーネントに複数のタイプのシミュレーションモデルがある場合、SystemC TLM (トランザクションレベルモデリング) モデルを選択すると、RTL モデルよりもかなり高速に実行されます。Processing System コンポーネントでは、ハードウェアエミュレーションに TLM を使用する必要があります。

PS シミュレーションモデルを tlm に変更します
- ブロック図で PS インスタンス zynq_ultra_ps_e_0 を選択します
- [Block Properties] ウィンドウを確認します。
- [Properties] ビューに ALLOWED_SIM_MODELS=tlm,rtl が表示されます。これは、このコンポーネントで 2 つのタイプのシミュレーションモデルがサポートされるということです。
- SELECTED_SIM_MODEL プロパティまでスクロールします。[rtl] を [tlm] に変更し、TLM モデルが使用されるようにします。
- [Tcl Console] ウィンドウに対応する Tcl コマンドが表示されます。
```
set_property SELECTED_SIM_MODEL tlm [get_bd_cells /zynq_ultra_ps_e_0]
```

ハードウェア XSA のエクスポート¶

ブロックデザインを検証します。
- [Diagram] ウィンドウで [Validate Design] ボタンをクリックします。
注記: 検証中、Vivado から /axi_intc_0/intr が接続されていないというクリティカル警告が表示されます。v++ リンカーによりカーネルの割り込み信号がこの intr 信号に接続されるので、この警告は無視しても問題ありません。
```
CRITICAL WARNING: [BD 41-759] The input pins (listed below) are either not connected or do not have a source port, and they don't have a tie-off specified. These pins are tied-off to all 0's to avoid error in Implementation flow. Please check your design and connect them as needed: /axi_intc_0/intr
```
ブロックデザインの最上位ラッパーを作成します。
- [Sources] ウィンドウで、[Design Sources] フォルダーに含まれる [system.bd] を右クリックします。
- [Create HDL Wrappe] をクリックします。
- [Let Vivado manage wrapper and auto-update] をオンにします。
- [OK] をクリックしてブロックデザインのラッパーを生成します。
合成前のデザインを生成します。
- Flow Navigator で [Generate Block Design] をクリックします。
- [Synthesis Options] で [Global] をオンにします。これにより、生成中の IP 合成がスキップされます。
- [Generate] をクリックします。.
プラットフォームをエクスポートします。
- [File] → [Export] → [Export Platform] をクリックし、[Export Hardware Platform] ウィザードを起動します。このウィザードは、Flow Navigator または [Platform Setup] ウィンドウの [Export Platform] ボタンをクリックして起動することもできます。
- 最初の情報ページで [Next] をクリックします。
- [Platform Type] ページで [Hardware and hardware emulation] をオンにし、[Next] をクリックします。前のエミュレーション設定手順をスキップした場合は、[Hardware] をオンにします。
- [Platform State] ページで [Pre-synthesis] をオンにし、[Next] をクリックします。
- [Platform Properties] ページでプラットフォームプロパティを指定し、[Next] をクリックします。次に例を示します。
  - [Name]: zcu104_custom_platform
  - [Vendor]: xilinx
  - [Board]: zcu104
  - [Version]: 0.0
  - [Description]: This platform provides high PS DDR bandwidth and three clocks: 100 MHz, 200 MHz and 400 MHz.
- [XSA file name] に「zcu104_custom_platform」と入力し、[Export to] はデフォルトのエクスポートディレクトリのままにします。
- [Finish] をクリックします。
- zcu104_custom_platform.xsa が生成されます。[Tcl Console] ウィンドウにエクスポートパスが表示されます。
上記のエクスポートは、Tcl スクリプトで実行することもできます。
```
# Setting platform properties set_property platform.default_output_type "sd_card" [current_project] set_property platform.design_intent.embedded "true" [current_project] set_property platform.design_intent.server_managed "false" [current_project] set_property platform.design_intent.external_host "false" [current_project] set_property platform.design_intent.datacenter "false" [current_project] # Write pre-synthesis expandable XSA write_hw_platform -force -file ./zcu104_custom_platform.xsa
```

ハードウェアプラットフォームの作成フローが終了しました。手順 2: ソフトウェアプラットフォームの作成に進みます。

スクリプトを使用した実行¶

プロジェクトを再作成し、出力を生成するスクリプトが提供されています。これらのスクリプトを使用するには、次の手順を実行します。

ビルドを実行します。

# cd to the step directory, e.g. cd step1_vivado make

生成されたファイルをクリーンアップするには、次を実行します。
```
make clean
```
